Aufnahme von Flächenelementen | MGE 14.0 7-9

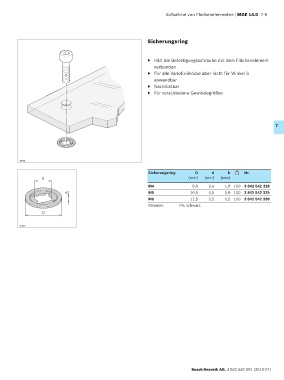

Sicherungsring

▶ Hält die Befestigungsschraube mit dem Flächenelement
verbunden
▶ Für alle Variofix-Blöcke aber nicht für Winkel S
anwendbar
▶ Nachrüstbar
▶ Für verschiedene Gewindegrößen

7

19879
Sicherungsring D d h Nr.
d (mm) (mm) (mm)
M4 9,0 3,4 1,0 100 3 842 542 328
h M5 10,0 4,5 1,0 100 3 842 542 329
M6 12,5 5,5 1,5 100 3 842 542 330
Material: PA; schwarz
D

36858
