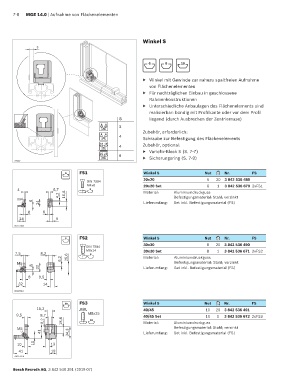

7-8 MGE 14.0 | Aufnahme von Flächenelementen

Winkel S
s

6 8 10

▶ Winkel mit Gewinde zur nahezu spaltfreien Aufnahme
von Flächenelementen
▶ Für nachträglichen Einbau in geschlossene
Rahmenkonstruktionen
▶ Unterschiedliche Anbaulagen des Flächenelements sind
realisierbar: bündig mit Profilkante oder vor dem Profil
S liegend (durch Ausbrechen der Zentriernase)
6 6
20 3
8 8 Zubehör, erforderlich:
30 4 Schraube zur Befestigung des Flächenelements
10 10 Zubehör, optional:
40 4
▶ Variofix-Block S (S. 7-7)
10 10
45 6 ▶ Sicherungsring (S. 7-9)
37112

6 FS1 Winkel S Nut Nr. FS
20x20 6 20 3 842 536 489
DIN 7984
M4x8 20x20 Set 6 1 3 842 536 670 2xFS1
4 5,7 6 Material: Aluminiumdruckguss
4,2 16,8 Befestigungsmaterial: Stahl; verzinkt
M4
6 Lieferumfang: Set inkl. Befestigungsmaterial (FS)
24
6 6
24 9

00117804

8 FS2 Winkel S Nut Nr. FS
30x30 8 20 3 842 536 490
DIN 7984
M6x14 30x30 Set 8 1 3 842 536 671 2xFS2
7,5 8,2 8
6,2 25,6 Material: Aluminiumdruckguss
M5 Befestigungsmaterial: Stahl; verzinkt
8
32 Lieferumfang: Set inkl. Befestigungsmaterial (FS)
8 9,5
32 14

00117812

10 FS3 Winkel S Nut Nr. FS
15,2 40/45 10 20 3 842 536 491
9,5 8,7 M8x25 40/45 Set 10 1 3 842 536 672 2xFS3
8,2 18,8 10 Material: Aluminiumdruckguss
M5 Befestigungsmaterial: Stahl; verzinkt
41 34,3 Lieferumfang: Set inkl. Befestigungsmaterial (FS)

10 10 13
41 19
00117820
