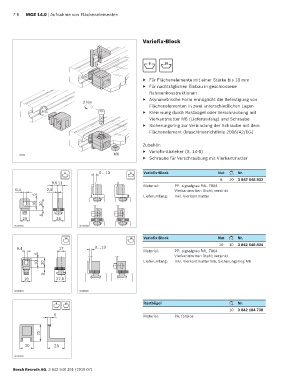

7-6 MGE 14.0 | Aufnahme von Flächenelementen

Variofix-Block

8 10

▶ Für Flächenelemente mit einer Stärke bis 13 mm
▶ Für nachträglichen Einbau in geschlossene
Rahmenkonstruktionen
▶ Asymmetrische Form ermöglicht die Befestigung von
2 Nm
Flächenelementen in zwei unterschiedlichen Lagen
▶ Klemmung durch Rastbügel oder Verschraubung mit
Vierkantmutter M6 (Lieferumfang) und Schraube
▶ Sicherungsring zur Verbindung der Schraube mit dem
Flächenelement (Maschinenrichtlinie 2006/42/EG)

Zubehör:
▶ Variofix-Abzieher (S. 14-6)
M6
36340
▶ Schraube für Verschraubung mit Vierkantmutter

8 0 ... 13 8 Variofix-Block Nut Nr.
8 10 3 842 548 832
9,5 11
Material: PP; signalgrau RAL 7004
6,4 2,5 Vierkantmutter: Stahl; verzinkt
5 Lieferumfang: Inkl. Vierkantmutter

10 20

5
20 24
00109691 00109694

10 10 Variofix-Block Nut Nr.
10 10 3 842 548 834
6,4 17 0 ... 13
Material: PP; signalgrau RAL 7004
5
Vierkantmutter: Stahl; verzinkt
10 20 Lieferumfang: Inkl. Vierkantmutter M6, Sicherungsring M6

5
20 22,5

00109692 00109695

8 10 Rastbügel Nr.
10 3 842 184 738
5 Material: PA; farblos

25

20 25

00109693
