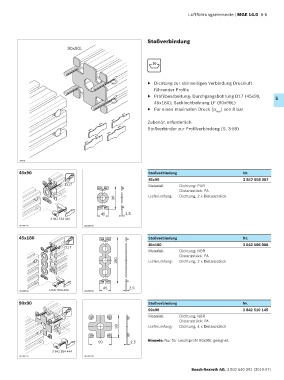

Page 185 - MGE 14.0

Luftführungselemente | MGE 14.0 5-5

Stoßverbindung
90x90L

10

▶ Dichtung zur stirnseitigen Verbindung Druckluft
führender Profile
▶ Profilbearbeitung: Durchgangsbohrung D17 (45x90, 5
45x180); Sacklochbohrung LF (90x90L)
▶ Für einen maximalen Druck (p ) von 8 bar
max
Zubehör, erforderlich:
Stoßverbinder zur Profilverbindung (S. 3-59)

20828
45x90 Stoßverbindung Nr.
45x90 3 842 508 087
D17 Material: Dichtung: PUR
Distanzstück: PA
90 Lieferumfang: Dichtung, 2 x Distanzstück

45 2,5
3 842 554 440
00109742 00109739

45x180 Stoßverbindung Nr.
45x180 3 842 508 088
D17
Material: Dichtung: NBR
Distanzstück: PA
180 Lieferumfang: Dichtung, 2 x Distanzstück

45 2,5
3 842 554 440
00109743 00109740
90x90 Stoßverbindung Nr.
90x90 3 842 510 145
Material: Dichtung: NBR
LF
Distanzstück: PA
90 Lieferumfang: Dichtung, 4 x Distanzstück

90 2,5 Hinweis: Nur für Leichtprofil 90x90L geeignet.

3 842 554 444
00109741 00109738
