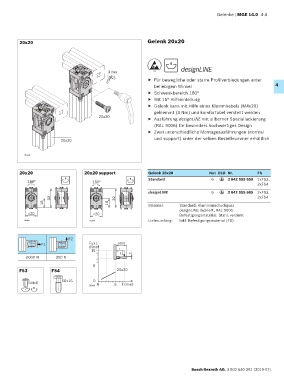

Page 169 - MGE 14.0

Gelenke | MGE 14.0 4-3

20x20 Gelenk 20x20

6
designLINE
3 Nm ESD
f Für bewegliche oder starre Profilverbindungen unter
beliebigem Winkel 4
f Schwenkbereich 180°
f Mit 15°-Hilfseinteilung
f Gelenk kann mit Hilfe eines Klemmhebels (M4x20)
geklemmt (3 Nm) und komfortabel verstellt werden
20x20
f Ausführung designLINE mit silberner Speziallackierung
(RAL 9006) für besonders hochwertiges Design
f Zwei unterschiedliche Montageausführungen (normal
20x20 und support) unter der selben Bestellnummer erhältlich

35386

20x20 20x20 support Gelenk 20x20 Nut ESD Nr. FS
6 6 Standard 6 3 842 555 659 2xFS3,
180° 180° ESD 2xFS4

designLINE 6 3 842 555 665 2xFS3,
ESD
32 32 2xFS4
16 16 Material: Standard: Aluminiumdruckguss
designLINE: lackiert, RAL 9006
20 20 Befestigungsmaterial: Stahl; verzinkt
35387 35388 Lieferumfang: Inkl. Befestigungsmaterial (FS)

F2
F1 F 3 x L 1000
(Nm)
10 L
F3 f
3 000 N 300 N
5
FS3 FS4 20x20

S6x16 0
M4x6 35386 0 5 f (mm)
6

Bosch Rexroth AG, 3 842 540 391 (2019-07)
