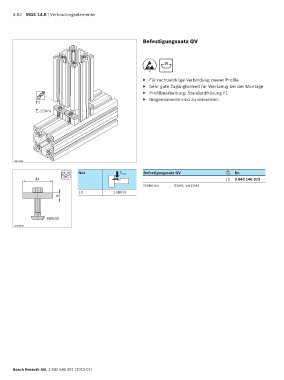

3-62 MGE 14.0 | Verbindungselemente
Befestigungssatz QV
10
ESD
▶ Für rechtwinklige Verbindung zweier Profile
▶ Sehr gute Zugänglichkeit für Werkzeug bei der Montage
▶ Profilbearbeitung: Standardfräsung F1
▶ Biegemomente sind zu vermeiden
F1
25Nm
00133335
10 10 Nut F max Befestigungssatz QV Nr.
45
44 10 3 842 146 972
Material: Stahl; verzinkt
10 1 000 N
8
M8x40
00109530
Bosch Rexroth AG, 3 842 540 391 (2019-07)
