4-2 MGE 14.0 | Gelenke

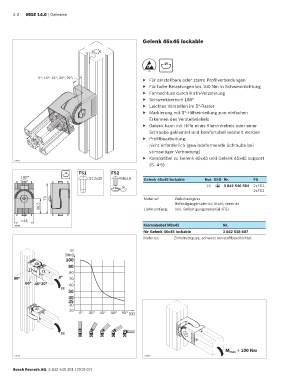

Gelenk 45x45 lockable

10
ESD
5°; 10°; 15°; 20°; 25°; ... ▶ Für einstellbare oder starre Profilverbindungen
▶ Für hohe Belastungen bis 100 Nm in Schwenkrichtung
▶ Formschluss durch Hirth-Verzahnung
▶ Schwenkbereich 180°
▶ Leichtes Verstellen im 5°-Raster
▶ Markierung mit 5°-Hilfseinteilung zum einfachen
Erkennen des Verstellwinkels
▶ Gelenk kann mit Hilfe eines Klemmhebels oder einer
Schraube geklemmt und komfortabel verstellt werden
▶ Profilbearbeitung:
nicht erforderlich (gewindeformende Schraube bei
stirnseitiger Verbindung)
▶ Kompatibel zu Gelenk 45x45 und Gelenk 45x45 support
22875
(S. 4-5)
10 FS1 FS2
180° S12x30 M8x16 Gelenk 45x45 lockable Nut ESD Nr. FS
10 3 842 546 564 2xFS1,
10 ESD
2xFS2
73 Material: Zinkdruckguss
36,5 Lieferumfang: Befestigungsmaterial: Stahl; verzinkt
Inkl. Befestigungsmaterial (FS)

45
36848 Klemm hebel M8x45 Nr.
für Gelenk 45x45 lockable 3 842 538 607
Material: Zinkdruckguss; schwarz kunstoffbeschichtet

M
[Nm]
100
90
80
90° 0° 70
60° 45°30° 60
M
50
40
35
30
20
0° 30° 45° 60° 90° [ ]

M

M max = 100 Nm
22879 22880

Bosch Rexroth AG, 3 842 540 391 (2019-07)
