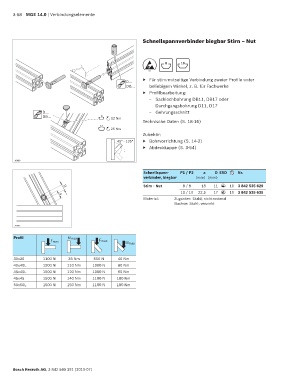

3-58 MGE 14.0 | Verbindungselemente
Schnellspannverbinder biegbar Stirn – Nut
8 10
ESD
D... ▶ Für stirn-nutseitige Verbindung zweier Profile unter
DB... beliebigem Winkel, z. B. für Fachwerke
▶ Profilbearbeitung:
– Sacklochbohrung DB11, DB17 oder
Durchgangsbohrung D11, D17
D... – Gehrungsschnitt
DB... 8 12 Nm
Technische Daten (S. 18-16)
10
25 Nm
Zubehör:
45° - 135° ▶ Bohrvorrichtung (S. 14-2)
▶ Abdeckkappe (S. 3-54)
20986
Schnellspann- P1 / P2 a D ESD Nr.
verbinder, biegbar (mm) (mm)
Stirn - Nut 8 / 8 18 11 10 3 842 535 629
D
ESD
10 / 10 22,5 17 10 3 842 535 635
a
ESD
Material: Zuganker: Stahl; nichtrostend
Buchse: Stahl; verzinkt
20985
Profil Mmax
Fmax Fmax
Mmax
30x30 1100 N 35 Nm 650 N 40 Nm
40x40L 1500 N 110 Nm 1000 N 80 Nm
45x45L 1500 N 120 Nm 1000 N 95 Nm
45x45 1500 N 140 Nm 1100 N 180 Nm
50x50L 1500 N 150 Nm 1100 N 180 Nm
Bosch Rexroth AG, 3 842 540 391 (2019-07)
