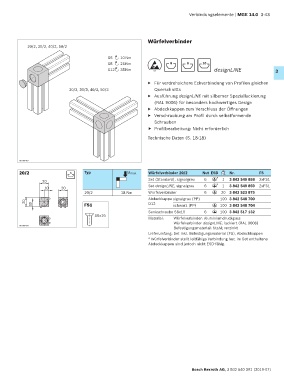

Page 147 - MGE 14.0

Verbindungselemente | MGE 14.0 3-43

Würfelverbinder
20/2, 30/2, 40/2, 50/2
S6 10 Nm
S8 25Nm 6 8 10
S12 35Nm ESD designLINE 3

▶ Für verdrehsichere Eckverbindung von Profilen gleichen
20/3, 30/3, 40/3, 50/3 Querschnitts
▶ Ausführung designLINE mit silberner Speziallackierung
(RAL 9006) für besonders hochwertiges Design
▶ Abdeckkappen zum Verschluss der Öffnungen
▶ Verschraubung am Profil durch selbstformende
Schrauben
f Profilbearbeitung: Nicht erforderlich
Technische Daten (S. 18-18)

00109487
20/2 6 Typ Mmax Würfelverbinder 20/2 Nut ESD Nr. FS
Set (Standard), signalgrau 6 * 1 3 842 549 858 2xFS1
20 ESD
Set designLINE, signalgrau 6 * 1 3 842 549 859 2xFS1
10 20 ESD
20/2 18 Nm Würfelverbinder 6 ESD 20 3 842 523 875
Abdeck kappe signalgrau (PP) 100 3 842 548 700
20
10 FS1 D12 schwarz (PP) 100 3 842 548 704
ESD
Senkschraube S6x16 6 100 3 842 517 132
S6x16 ESD
Material: Würfelverbinder: Aluminiumdruckguss
Würfelverbinder designLINE: lackiert (RAL 9006)
00109478
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS), Abdeckkappen
* Würfelverbinder stellt leitfähige Verbindung her, im Set enthaltene
Abdeckkappen sind jedoch nicht ESD-fähig.

Bosch Rexroth AG, 3 842 540 391 (2019-07)
