3-38 MGE 14.0 | Verbindungselemente

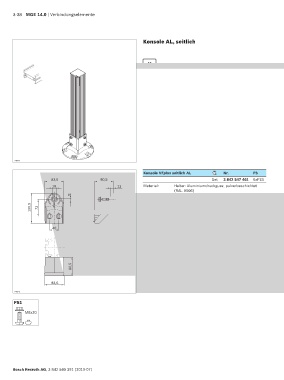

Konsole AL, seitlich
10
▶ Konsole zur Verbindung zweier Profile mit definiertem
Abstand (ca. 2–3 m)
▶ Profilbearbeitung: Nicht erforderlich
▶ Einfache Zentrierung der Konsolen in der Nut duch
Zentriernasen
▶ Durch entfernen der Zentriernasen ist die Konsole auch
für Steig- und Neigstrecken (bis ca. 45° in Abhängigkeit
der rücklaufenden Kette) einsetzbar
▶ Für den Anbau an einem vertikalen Strebenprofil 80x80
vorgesehen
24922
Konsole VFplus seitlich AL Nr. FS
83,6 80,5 Set 3 842 547 461 6xFS1
18 13 Material: Halter: Aluminiumdruckguss; pulverbeschichtet
(RAL 9006)
9 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS)
130,5 73
40
80,5
83,6
24923
FS1
M8x20
10
