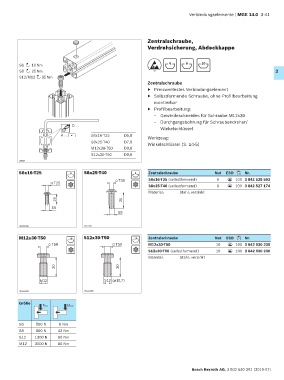

Page 145 - MGE 14.0

Verbindungselemente | MGE 14.0 3-41

Zentralschraube,
Verdrehsicherung, Abdeckkappe

S6 10 Nm 6 8 10
S8 25Nm ESD 3
S12/M12 35Nm
Zentralschraube
▶ Preiswertestes Verbindungselement
▶ Selbstformende Schraube, ohne Profilbearbeitung
montierbar
▶ Profilbearbeitung:
– Gewindeschneiden für Schraube M12x30
– Durchgangsbohrung für Schraubendreher/
D …
Winkelschlüssel
ø… S6x16-T25 D5,8 Werkzeug:
S8x25-T40 D7,8 Winkelschlüssel (S. 14-5)
M12x30-T50 D9,8
S12x30-T50 D9,8
36897
8 810 10 Fmax Fmax Mmax Mmax
S6x16-T25 6 S8x25-T40 8 Zentralschraube Nut ESD Nr.
T40 S6x16-T25 (selbstformend) 6 ESD 100 3 842 528 593
T25
S8x25-T40 (selbstformend) 8 100 3 842 527 174
ESD
Material: Stahl; verzinkt
16 25
S6
S8
8 810 10 Fmax Fmax Mmax Mmax Mmax Mmax
00111386 0011387
M12x30-T50 10 S12x30-T50 10 Zentralschraube Nut ESD Nr.
10
10
T50 T50 M12x30-T50 10 100 3 842 530 235
ESD
S12x30-T50 (selbstformend) 10 100 3 842 530 236
ESD
Material: Stahl; verzinkt
30 30

M12 S12 (ø10,7)

00111388 00111389
Größe
6 68 810 10 Fmax Fmax Mmax Mmax

S6 500 N 8 Nm
S8 800 N 43 Nm
S12 1300 N 80 Nm
M12 3000 N 80 Nm

00111431 00111431

Bosch Rexroth AG, 3 842 540 391 (2019-07)
