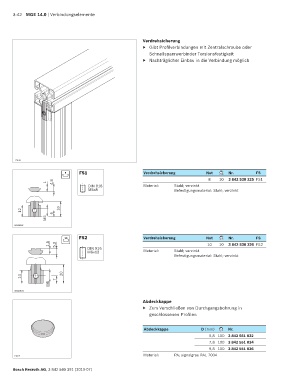

3-42 MGE 14.0 | Verbindungselemente
Verdrehsicherung
▶ Gibt Profilverbindungen mit Zentralschraube oder
Schnellspannverbinder Torsionsfestigkeit
▶ Nachträglicher Einbau in die Verbindung möglich
19616
8 FS1 Verdrehsicherung Nut Nr. FS
8 10 3 842 530 325 FS1
1 4,8
DIN 916 Material: Stahl; verzinkt
M5x8 Befestigungsmaterial: Stahl; verzinkt
12 16
6
M5
00139161
10 FS2 Verdrehsicherung Nut Nr. FS
1,5 5,3 10 10 3 842 530 326 FS2
DIN 916
M6x12 Material: Stahl; verzinkt
Befestigungsmaterial: Stahl; verzinkt
20
14
7
M6
00139162
Abdeckkappe
▶ Zum Verschließen von Durchgangsbohrung in
geschlossenen Profilen
Abdeckkappe D (mm) Nr.
5,8 100 3 842 551 032
7,8 100 3 842 551 034
9,8 100 3 842 551 036
Material: PA; signalgrau RAL 7004
19617
