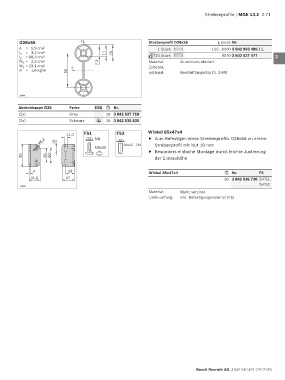

Page 83 - MGE 13.2

Strebenprofile | MGE 13.2 2-71

D28x55 x Strebenprofil D28x55 L (mm) Nr. 1
A = 5,9 cm 2 1 Stück 100…6000 3 842 993 489 / L
l x = 3,2 cm 4 11 28 20 Stück 6070 3 842 537 477
l y = 88,3 cm 4 2
W x = 2,3 cm 3 7,3 Material: Aluminium; eloxiert
W y = 23,1 cm 3 y Zubehör,
m = 1,6 kg/m 55 optional: Beschriftungsclip (S. 2-86) 3

4

5
19468
Abdeckkappe D28 Farbe ESD Nr. 6
(2x) Grau 20 3 842 537 718
(2x) Schwarz 20 3 842 535 835
ESD 7
11,4 FS1 FS2 Winkel 85x47x4 8
ø8,3 18 M8 f Zum Befestigen eines Strebenprofils D28x55 an einem
M8x20 S8x25 - T40 Strebenprofil mit Nut 10 mm
10 f Besonders einfache Montage durch leichte Justierung 9
85 55 60 der Einbauhöhe
10
4 33 Winkel 85x47x4 Nr. FS
41,5 47 20 3 842 536 730 2xFS1, 11
2xFS2
19598
Material: Stahl; verzinkt 12
Lieferumfang: Inkl. Befestigungsmaterial (FS)
13

14

15

16

17

18

19

20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
