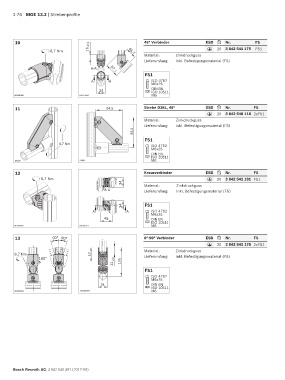

Page 88 - MGE 13.2

2-76 MGE 13.2 | Strebenprofile

10 45° Verbinder ESD Nr. FS

8,7 Nm 16 -0,5 45,7 ESD 20 3 842 541 175 FS1
Material: Zinkdruckguss
Lieferumfang: Inkl. Befestigungsmaterial (FS)

A-A 57,1
FS1
A A ISO 4762
M6x25
DIN EN
34 ISO 10511
00134980 00134970 M6

11 84,5 Strebe D28L, 45° ESD Nr. FS
20 3 842 548 118 2xFS1
ESD
Material: Zinkdruckguss
Lieferumfang: Inkl. Befestigungsmaterial (FS)
98,5

FS1
8,7 Nm ISO 4762
M6x25
DIN EN
ISO 10511
24135 24002 M6
12 Kreuzverbinder ESD Nr. FS
8,7 Nm 20 3 842 541 181 FS1
34 Material: Zinkdruckguss ESD
A-A Lieferumfang: Inkl. Befestigungsmaterial (FS)

34 FS1
A A ISO 4762
M6x25
45 DIN EN
ISO 10511
00134981 00134971 M6
13 90° 90° 0°-90° Verbinder ESD Nr. FS
20 3 842 541 178 2xFS1
ESD
Material: Zinkdruckguss
8,7 Nm Lieferumfang: Inkl. Befestigungsmaterial (FS)
180°

FS1
ISO 4762
M6x25
DIN EN
ISO 10511
00135001 M6

Bosch Rexroth AG, 3 842 540 391 (2017-08)
