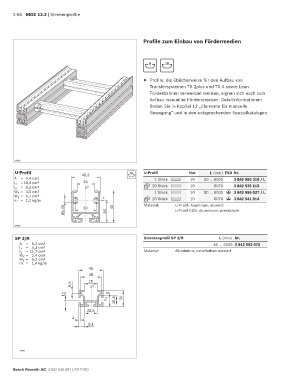

Page 78 - MGE 13.2

2-66 MGE 13.2 | Strebenprofile

Profile zum Einbau von Fördermedien

8 10

f Profile, die üblicherweise für den Aufbau von
Transfersystemen TS 2plus und TS 4 sowie Lean
Förderbahnen verwendet werden, eignen sich auch zum
Aufbau manueller Förderstrecken. Detailinformationen
finden Sie in Kapitel 12 „Elemente für manuelle
Bewegung“ und in den entsprechenden Spezialkatalogen

19602
U-Profil 40,3 10 U-Profil Nut L (mm) ESD Nr.
A = 4,4 cm 2 1 Stück 10 50 … 6000 3 842 993 316 / L
l x =10,4 cm 4 25 20 Stück 10 6070 3 842 535 115
l y = 8,3 cm 4 y
W x = 4,6 cm 3 1 Stück 10 50 … 6000 3 842 995 027 / L
W y = 4,1 cm 3 x ESD
m = 1,2 kg/m 20 Stück 10 6070 ESD 3 842 541 814
5,45 30 26 45 Material: U-Profil: Aluminum; eloxiert
U-Profil ESD: Aluminium; pressblank

19902

SP 2/R Streckenprofil SP 2/R L (mm) Nr.
A = 5,2 cm 2 50 … 6000 3 842 992 676
l x = 4,3 cm 4
l y = 11,7 cm 4 Material: Aluminium; naturfarben eloxiert
W x = 2,4 cm 3
W y = 5,2 cm 3
m = 1,4 kg/m
45
38
25
6,5 y
12 8
x 30
16,5
23,5
3
8,1

19893

Bosch Rexroth AG, 3 842 540 391 (2017-08)
