Strebenprofile | MGE 13.2 2-69

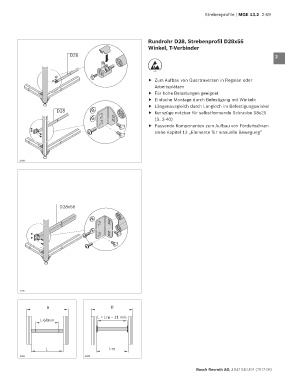

Rundrohr D28, Strebenprofil D28x55 1
Winkel, T-Verbinder
D28 2
3
ESD
f Zum Aufbau von Quertraversen in Regalen oder 4
Arbeitsplätzen
f Für hohe Belastungen geeignet 5
f Einfache Montage durch Befestigung mit Winkeln
f Längenausgleich durch Langloch im Befestigungswinkel
D28 f Kernzüge nutzbar für selbstformende Schraube S8x25 6
(S. 3-40)
f Passende Komponenten zum Aufbau von Förderbahnen 7
siehe Kapitel 12 „Elemente für manuelle Bewegung“
8
9
19593
10
11
12
13
D28x55
14
15
16
17
18
19
19597
20
B B
21
L = L TR – 21 mm
L-68mm
L L TR
19591 19592
Bosch Rexroth AG, 3 842 540 391 (2017-08)
