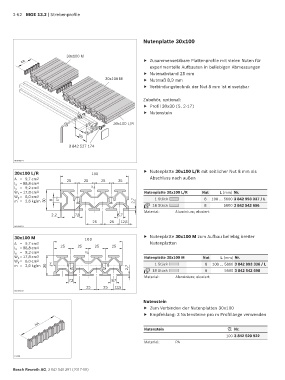

Page 74 - MGE 13.2

2-62 MGE 13.2 | Strebenprofile

Nutenplatte 30x100

30x100 M
44 f Zusammensetzbare Plattenprofile mit vielen Nuten für
experimentelle Aufbauten in beliebigen Abmessungen
f Nutenabstand 25 mm
30x100 M f Nutmaß 8,9 mm
f Verbindungstechnik der Nut 8 mm ist einsetzbar

Zubehör, optional:
f Profil 30x30 (S. 2-17)
f Nutenstein

30x100 L/R

50 Ø8

3 842 527 174

00109314
30x100 L/R 100 f Nutenplatte 30x100 L/R mit seitlicher Nut 8 mm als
A = 9,7 cm 2 25 25 25 25 Abschluss nach außen
l x = 88,8 cm 4
l y = 9,2 cm 4 x
W x = 17,8 cm 3 Nutenplatte 30x100 L/R Nut L (mm) Nr.
W y = 6,0 cm 3 8 y 1 Stück 8 100 … 5600 3 842 993 337 / L
m = 2,6 kg/m 30 2,7
18 Stück 8 5600 3 842 542 696
Material: Aluminium; eloxiert
2,2 7,3 8,7
25 25 12,5
00109311
30x100 M 100 f Nutenplatte 30x100 M zum Aufbau beliebig breiter
A = 9,7 cm 2 Nutenplatten
l x = 88,8 cm 4 25 25 25 25
l y = 9,2 cm 4 x
W x = 17,8 cm 3 Nutenplatte 30x100 M Nut L (mm) Nr.
W y = 6,0 cm 3 y
1 Stück
m = 2,6 kg/m 30 2,7 18 Stück 8 100 … 5600 3 842 993 336 / L
8
5600 3 842 542 698
Material: Aluminium; eloxiert
7,3 8,7
25 25 12,5
00109312
Nutenstein
f Zum Verbinden der Nutenplatten 30x100
f Empfehlung: 3 Nutensteine pro m Profillänge verwenden
44
Nutenstein Nr.
100 3 842 520 922
Material: PA

19498

Bosch Rexroth AG, 3 842 540 391 (2017-08)
