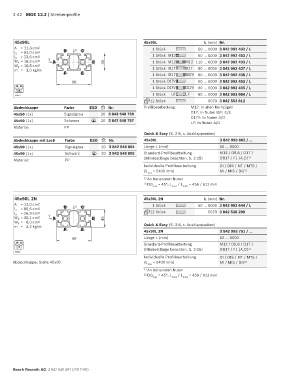

Page 54 - MGE 13.2

2-42 MGE 13.2 | Strebenprofile

45x90L 45x90L L (mm) Nr.
A = 11,3 cm 2 B x C 1 Stück 50 … 6000 3 842 992 432 / L
l x = 82,0 cm 4
l y = 23,6 cm 4 y 1 Stück M12 60 … 6000 3 842 992 453 / L
W x = 18,2 cm 3 A D 45 1 Stück M12 M12 110 … 6000 3 842 992 433 / L
W y = 10,5 cm 3 80 … 6000 3 842 992 437 / L
m = 3,0 kg/m 1 Stück D17 D17
F E 1 Stück D17 D17V 80 … 6000 3 842 992 436 / L
90 1 Stück D17V 60 … 6000 3 842 992 452 / L
10 10 1 Stück D17V D17V 90 … 6000 3 842 992 435 / L
45
1 Stück LF LF 80 … 6000 3 842 993 084 / L
19435
12 Stück 6070 3 842 553 612
Abdeckkappe Farbe ESD Nr. Profilbearbeitung: M12: In allen Kernzügen
45x90 (1x) Signalgrau 20 3 842 548 756 D17: In Nuten B/F, C/E
45x90 (1x) Schwarz 20 3 842 548 757 D17V: In Nuten A/D
ESD LF: In Nuten A/D
Material: PP
Quick & Easy (S. 2-8, s. Ausklappseiten)
Abdeckkappe mit Loch Farbe ESD Nr. 45x90L 3 842 993 662 / …
45x90 (1x) Signalgrau 20 3 842 548 804 Länge L (mm) 50 … 6000
45x90 (1x) Schwarz 20 3 842 548 805 Standard-Profilbearbeitung M12 / D9,8 / D17 /
ESD
Material: PP (Mindestlänge beachten, S. 2-25) DB17 / F1 (A,D) 1)
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L max = 5400 mm) MI / MIS / DG 2)
1) An benannten Nuten
2) DG = 45°; L / L = 456 / 612 mm
max min1 min2
45x90L 2N 45x90L 2N L (mm) Nr.
A = 12,0 cm 2 B x C 1 Stück 50 … 6000 3 842 993 644 / L
l x = 85,6 cm 4
l y = 26,9 cm 4 y 12 Stück 6070 3 842 538 299
W x = 38,1 cm 3 A D 45
W y = 6,0 cm 3
m = 3,2 kg/m Quick & Easy (S. 2-8, s. Ausklappseiten)
F E 45x90L 2N 3 842 993 751 / …

90 Länge L (mm) 50 … 6000
10 10 Standard-Profilbearbeitung M12 / D9,8 / D17 /
45
(Mindestlänge beachten, S. 2-25) DB17 / F1 (A,D) 1)
19436
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe: Siehe 45x90 (L = 5400 mm) MI / MIS / DG 2)
max
1) An benannten Nuten
2) DG = 45°; L / L = 456 / 612 mm
max min1 min2

Bosch Rexroth AG, 3 842 540 391 (2017-08)
