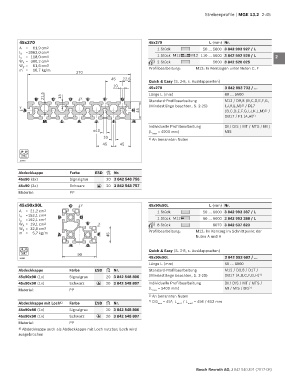

Page 57 - MGE 13.2

Strebenprofile | MGE 13.2 2-45

45x270 45x270 L (mm) Nr. 1
A = 61,9 cm 2 1 Stück 50 … 5600 3 842 992 927 / L
l x =3962,0 cm 4
l y = 118,0 cm 4 1 Stück M12 M12 110 … 5600 3 842 992 928 / L 2
W x = 300,2 cm 3 2 Stück 5600 3 842 520 025
W y = 61,6 cm 3 Profilbearbeitung: M12: In Kernzügen unter Nuten C, F
m = 16,7 kg/m 3
270
45 22,5
Quick & Easy (S. 2-8, s. Ausklappseiten)
10 45x270 3 842 993 732 / … 4

B 21,5 C 13 D x E F G Länge L (mm) 80 … 5600 5
M12 / D9,8 (B,C,D,E,F,G,
Standard-Profilbearbeitung
1)
y (Mindestlänge beachten, S. 2-25) I,J,K,L,M) / D17
A H 45 (B,C,D,E,F,G,I,J,K,L,M) / 6
1)
DB17 / F1 (A,H) 1)
M L K J I H 7
Individuelle Profilbearbeitung DI / DIS / MT / MTS / MI /
ø10 (L max = 4900 mm) MIS
10 1) An benannten Nuten 8
45 45
9
10 10
45
19440
10
Abdeckkappe Farbe ESD Nr.
45x90 (3x) Signalgrau 20 3 842 548 756 11
45x90 (3x) Schwarz 20 3 842 548 757
ESD
Material: PP 12

45x90x90L C y 45x90x90L L (mm) Nr. 13
A = 21,2 cm 2 1 Stück 50 … 6000 3 842 992 387 / L
l x =152,1 cm 4 B D 60 … 6000 3 842 992 388 / L 14
l y =152,1 cm 4 1 Stück M12
W x = 19,1 cm 3 E x 8 Stück 6070 3 842 537 823
W y = 32,6 cm 3 Profilbearbeitung: M12: Im Kernzug im Schnittpunkt der 15
m = 5,7 kg/m A F 45 Nuten A und H

H G 16
10 10 Quick & Easy (S. 2-8, s. Ausklappseiten)
45
90
19441 45x90x90L 3 842 993 682 / … 17
Länge L (mm) 50 … 6000
Abdeckkappe Farbe ESD Nr. Standard-Profilbearbeitung M12 / D9,8 / D17 / 18
45x90x90 (1x) Signalgrau 20 3 842 548 806 (Mindestlänge beachten, S. 2-25) DB17 (A,B,C,F,G,H) 1)
45x90x90 (1x) Schwarz 20 3 842 548 807 Individuelle Profilbearbeitung DI / DIS / MT / MTS / 19
ESD
Material: PP (L max = 5400 mm) MI / MIS / DG 2)
1) An benannten Nuten 20
Abdeckkappe mit Loch 1) Farbe ESD Nr. 2) DG max = 45°; L min1 / L min2 = 456 / 612 mm
45x90x90 (1x) Signalgrau 20 3 842 548 806 21
45x90x90 (1x) Schwarz 20 3 842 548 807
ESD
Material: PP
1) Abdeckkappe auch als Abdeckkappe mit Loch nutzbar; Loch wird
ausgebrochen

Bosch Rexroth AG, 3 842 540 391 (2017-08)
