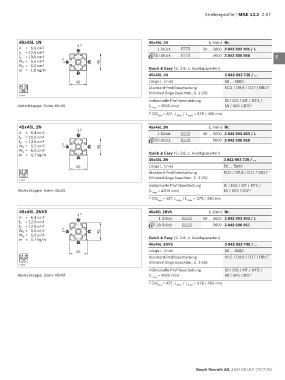

Page 49 - MGE 13.2

Strebenprofile | MGE 13.2 2-37

45x45L 1N x 45x45L 1N L (mm) Nr. 1
A = 6,5 cm 2 B 1 Stück 50 … 5600 3 842 992 401 / L
l x = 12,6 cm 4
l y = 13,5 cm 4 y 20 Stück 5600 3 842 506 956 2
W x = 5,5 cm 3 A C 45
W y = 6,0 cm 3 Quick & Easy (S. 2-8, s. Ausklappseiten)
m = 1,8 kg/m 3
D 45x45L 1N 3 842 993 738 / …
45 Länge L (mm) 50 … 5600 4
10 10 Standard-Profilbearbeitung M12 / D9,8 / D17 / DB17
45
(Mindestlänge beachten, S. 2-25)
19423 5
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe: Siehe 45x45 (L max = 4900 mm) MI / MIS / DG 1)
1) DG = 45°; L / L = 378 / 456 mm 6
max min1 min2
7
45x45L 2N x 45x45L 2N L (mm) Nr.
A = 6,4 cm 2 B 1 Stück 50 … 5600 3 842 992 403 / L
l x = 11,6 cm 4 8
l y = 13,5 cm 4 y 20 Stück 5600 3 842 506 958
W x = 5,2 cm 3 A C 45
W y = 6,0 cm 3 9
m = 1,7 kg/m Quick & Easy (S. 2-8, s. Ausklappseiten)
D 45x45L 2N 3 842 993 739 / …
45 Länge L (mm) 50 … 5600 10
10 10 Standard-Profilbearbeitung M12 / D9,8 / D17 / DB17
45
(Mindestlänge beachten, S. 2-25) 11
19424
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe: Siehe 45x45 (L max = 4900 mm) MI / MIS / DG 1) 12
1) DG = 45°; L / L = 378 / 456 mm
max min1 min2
13
45x45L 2NVS x 45x45L 2NVS L (mm) Nr.
A = 6,4 cm 2 B 1 Stück 50 … 5600 3 842 992 402 / L 14
l x = 12,6 cm 4
l y = 12,6 cm 4 y 20 Stück 5600 3 842 506 957
W x = 5,6 cm 3 A C 45 15
W y = 5,6 cm 3
m = 1,7 kg/m Quick & Easy (S. 2-8, s. Ausklappseiten)
D 45x45L 2NVS 3 842 993 740 / … 16
45 Länge L (mm) 50 … 5600
10 10 Standard-Profilbearbeitung M12 / D9,8 / D17 / DB17 17
45
(Mindestlänge beachten, S. 2-25)
19425
Individuelle Profilbearbeitung DI / DIS / MT / MTS / 18
Abdeckkappe: Siehe 45x45 (L = 4900 mm) MI / MIS / DG 1)
max
1) DG max = 45°; L min1 / L min2 = 378 / 456 mm 19

20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
