Linearführungen | MGE 13.2 13-41

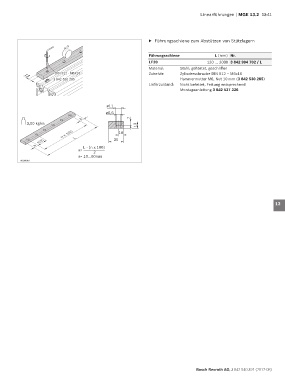

f Führungsschiene zum Abstützen von Stützlagern
1
Führungsschiene L (mm) Nr. 2
LF20 120 … 2000 3 842 994 702 / L
Material: Stahl; gehärtet, geschliffen 3
DIN 912 - M6X16 Zubehör: Zylinderschraube DIN 912 – M6x16
13
3 842 530 285 Hammermutter M6, Nut 10 mm (3 842 530 285)
Lieferzustand: Nicht befettet, Fettung entsprechend 4
Montageanleitung 3 842 527 226
5
ø11
6
ø6,6
a 7
3,00 kg/m 7
13
n x 100 10 8
100 L 30
a L - (n x 100)
a= 9
2
a= 10...60mm
00109910
10
11
12
13
14
15
16
17
18
19
20
21
Bosch Rexroth AG, 3 842 540 391 (2017-08)
