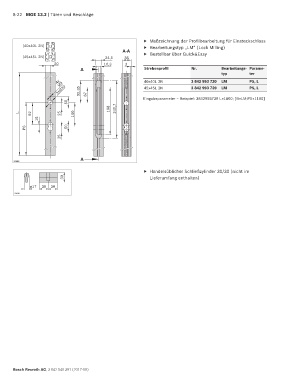

8-22 MGE 13.2 | Türen und Beschläge
f Maßzeichnung der Profilbearbeitung für Einsteckschloss
(40x40L 2N) f Bearbeitungstyp „LM“ (Lock Milling)
A-A Bestellbar über Quick&Easy
(45x45L 2N) 24,5 36 f
20 16,3 3
A Strebenprofil Nr. Bearbeitungs- Parame-
typ ter
4x Ø3 40x40L 2N 3 842 993 720 LM PS, L
3xØ20 95,35 45x45L 2N 3 842 993 739 LM PS, L
67
Eingabeparameter – Beispiel: 3842993739 L=1800; [B=LM;PS=1100]
50
198 240,7
92 100
L 25
16
PS 50
25
A
33088
f Handelsüblicher Schließzylinder 30/30 (nicht im
33 Lieferumfang enthalten)
ø17 30 30
33087
