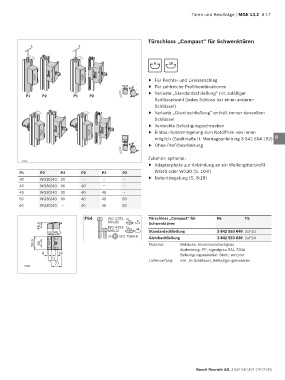

Türen und Beschläge | MGE 13.2 8-17

Türschloss „Compact“ für Schwenktüren 1
5 6

2
8 10
3
f Für Rechts- und Linksanschlag 4
f Für zahlreiche Profilkombinationen
f Variante „Standardschließung“ mit zufälliger
P1 P2 P1 P2 5
Schlüsselwahl (jedes Schloss hat einen anderen
Schlüssel)
f Variante „Gleichschließung“ enthält immer denselben 6
Schlüssel
f Verdeckte Befestigungsschrauben 7
f Einbau Notentriegelung zum Notöffnen von innen
möglich (Spaltmaße lt. Montageanleitung 3 842 554 192) 8
f Ohne Profilbearbeitung
9
Zubehör, optional:
33074
f Adapterplatte zur Anbindung an ein Wellengitterprofil 10
P1 P2 P2 P2 P2 P2 WG40 oder WG30 (S. 10-9)
30 WG30/40 30 – – – f Notentriegelung (S. 8-18) 11
40 WG30/40 30 40 – –
45 WG30/40 30 40 45 – 12
50 WG30/40 30 40 45 50
60 WG30/40 – 40 45 50 13

FS4 ISO 4762 2x 8 Türschloss „Compact“ für Nr. FS 14
48,5 M6x35 10 Schwenktüren
ISO 4762 2x
40 46,5 M6x12 Standardschließung 3 842 553 640 2xFS4 15
2x ISO 7089-6 Gleichschließung 3 842 553 639 2xFS4
99,5 65 Material: Gehäuse: Aluminiumdruckguss 16
Abdeckung: PP; signalgrau RAL 7004
8 18 Befestigungsmaterial: Stahl; verzinkt
71 Lieferumfang: Inkl. 2x Schlüssel, Befestigungsmaterial 17
77
33080
18

19

20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
