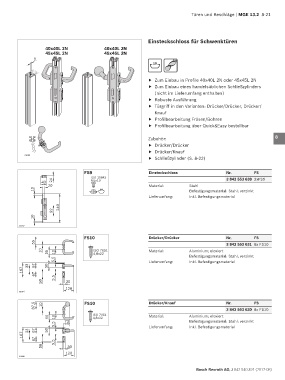

Page 241 - MGE 13.2

Türen und Beschläge | MGE 13.2 8-21

Einsteckschloss für Schwenktüren 1
40x40L 2N 40x40L 2N
45x45L 2N 45x45L 2N
5 2
10
3
f Zum Einbau in Profile 40x40L 2N oder 45x45L 2N 4
f Zum Einbau eines handelsüblichen Schließzylinders
(nicht im Lieferumfang enthalten)
f Robuste Ausführung 5
f Türgriff in den Varianten: Drücker/Drücker, Drücker/
Knauf 6
f Profilbearbeitung Fräsen/Bohren
f Profilbearbeitung über Quick&Easy bestellbar 7

Zubehör: 8
f Drücker/Drücker
f Drücker/Knauf 9
33089
f Schließzylinder (S. 8-22)
10
FS9 Einsteckschloss Nr. FS
ISO 10642 3 842 553 638 2xFS9 11
49 24 M5x10
20 Material: Stahl
10 10 Befestigungsmaterial: Stahl; verzinkt 12
Lieferumfang: Inkl. Befestigungsmaterial
13
240
92
10 14

33092
15
FS10 Drücker/Drücker Nr. FS
55 3 842 553 631 8x FS10 16
10 55 10 ISO 7051 Material: Aluminium; eloxiert
4,8x22
5,5 Lieferumfang: Befestigungsmaterial: Stahl; verzinkt 17
Inkl. Befestigungsmaterial
33 67 50
167 18
67
50 5,5 30 19
120
33091
20
87,5 10 FS10 Drücker/Knauf Nr. FS 21
3 842 553 630 8x FS10
ISO 7051 Material: Aluminium; eloxiert
55 10 4,8x22 Befestigungsmaterial: Stahl; verzinkt
5,5 73 Lieferumfang: Inkl. Befestigungsmaterial
33 67 50
167
67 5,5
50 30
120
33090

Bosch Rexroth AG, 3 842 540 391 (2017-08)
