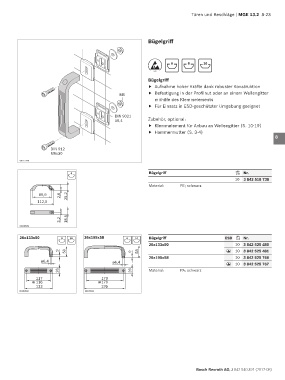

Page 243 - MGE 13.2

Türen und Beschläge | MGE 13.2 8-23

Bügelgriff 1

2
6 8 10
3
ESD
Bügelgriff
f Aufnahme hoher Kräfte dank robuster Konstruktion 4
M6 f Befestigung in der Profilnut oder an einem Wellengitter 5
mithilfe des Klemmelements
f Für Einsatz in ESD-geschützter Umgebung geeignet
6
DIN 9021
A6,4 Zubehör, optional: 7
f Klemmelement für Anbau an Wellengitter (S. 10-19)
f Hammermutter (S. 3-4)
8

DIN 912 9
M6x30

00117798
10
6 Bügelgriff Nr.
10 3 842 518 738 11
Material: PE; schwarz
12
89,9 2,6 25,2
112,5 13

3,2 18,6 14
00109599
15
26x133x50 8 10 26x195x58 8 10 Bügelgriff ESD Nr.
26x133x50 10 3 842 525 480 16
50 9 58 ESD
9 10 3 842 525 481
26x195x58 10 3 842 525 766 17
ø6,4 ø6,4 10 3 842 525 767
ESD
26 26 Material: PA; schwarz 18
117 179
116 179 19
133 195
00109600 00109601
20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
