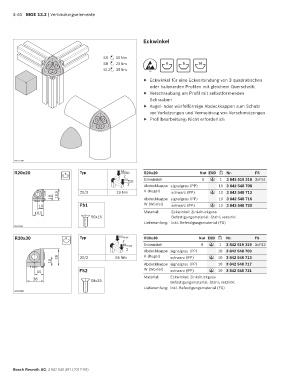

3-46 MGE 13.2 | Verbindungselemente

Eckwinkel

S6 10 Nm
S8 25Nm 6 8 10
S12 35Nm ESD
f Eckwinkel für eine Eckverbindung von 3 quadratischen
oder halbrunden Profilen mit gleichem Querschnitt
f Verschraubung am Profil mit selbstformenden
Schrauben
f Kugel- oder würfelförmige Abdeckkappen zum Schutz
vor Verletzungen und Vermeidung von Verschmutzungen
f Profilbearbeitung: Nicht erforderlich

00111380
R20x20 6 Typ Mmax R20x20 Nut ESD Nr. FS
2
Mmax Eckwinkel 6 ESD 1 3 842 519 318 3xFS1
2 Abdeckkappe signalgrau (PP) 10 3 842 548 708
18,5 20/3 23 Nm K (Kugel) schwarz (PP) ESD 10 3 842 548 712
10 Abdeckkappe signalgrau (PP) 10 3 842 548 716
10 FS1 W (Würfel) schwarz (PP) ESD 10 3 842 548 720
Material: Eckwinkel: Zinkdruckguss
18,5
S6x16 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS)
00109464
R30x30 8 Typ Mmax R30x30 Nut ESD Nr. FS
2
Mmax Eckwinkel 8 ESD 1 3 842 519 319 3xFS2
2 Abdeckkappe signalgrau (PP) 10 3 842 548 709
28 30/3 85 Nm K (Kugel) schwarz (PP) 10 3 842 548 713
15 Abdeckkappe signalgrau (PP) ESD 10 3 842 548 717
15 FS2 W (Würfel) schwarz (PP) ESD 10 3 842 548 721
Material: Eckwinkel: Zinkdruckguss
28 S8x25 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS)
00109465
