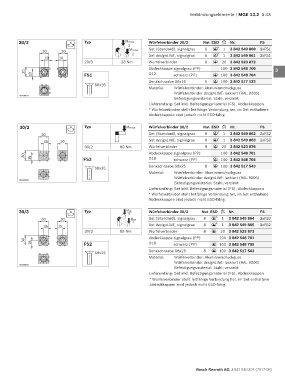

Page 143 - MGE 13.2

Verbindungselemente | MGE 13.2 3-43

20/3 6 Typ Mmax Würfelverbinder 20/3 Nut ESD Nr. FS 1
2 * 3 842 549 860
20 20 Mmax Set (Standard), signalgrau 6 ESD 1 3xFS1
2 Set designLINE, signalgrau 6 * 1 3 842 549 861 3xFS1
10 10 ESD 2
20/3 23 Nm Würfelverbinder 6 20 3 842 523 872
ESD
Abdeck kappe signalgrau (PP) 100 3 842 548 700
20 3
10 FS1 D12 schwarz (PP) ESD 100 3 842 548 704
Senkschraube S6x16 6 100 3 842 517 132
S6x16 ESD 4
Material: Würfelverbinder: Aluminiumdruckguss
Würfelverbinder designLINE: lackiert (RAL 9006)
00109479 5
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS), Abdeckkappen
* Würfelverbinder stellt leitfähige Verbindung her, im Set enthaltene 6
Abdeckkappen sind jedoch nicht ESD-fähig.
7
30/2 8 Typ Mmax Würfelverbinder 30/2 Nut ESD Nr. FS
30 Set (Standard), signalgrau 8 ESD * 1 3 842 549 862 2xFS2 8
15 30 Set designLINE, signalgrau 8 ESD * 1 3 842 549 863 2xFS2
30/2 80 Nm Würfelverbinder 8 20 3 842 523 876
ESD 9
Abdeck kappe signalgrau (PP) 100 3 842 548 701
30
15 FS2 D18 schwarz (PP) 100 3 842 548 705
ESD 10
Senkschraube S8x25 8 100 3 842 517 543
S8x25 ESD
Material: Würfelverbinder: Aluminiumdruckguss
Würfelverbinder designLINE: lackiert (RAL 9006) 11
00109483
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS), Abdeckkappen 12
* Würfelverbinder stellt leitfähige Verbindung her, im Set enthaltene
Abdeckkappen sind jedoch nicht ESD-fähig.
13
6 8 10 30/3 8 Typ Mmax Mmax Würfelverbinder 30/3 Nut ESD Nr. FS
Mmax
2
30 30 Mmax Set (Standard), signalgrau 8 ESD * 1 3 842 549 864 3xFS2 14
2 *
15 15 Set designLINE, signalgrau 8 ESD 1 3 842 549 865 3xFS2
30/3 85 Nm Würfelverbinder 8 20 3 842 523 873 15
ESD
Abdeckkappe signalgrau (PP) 100 3 842 548 701
30
15 FS2 D18 schwarz (PP) 100 3 842 548 705 16
ESD
Senkschraube S8x25 8 100 3 842 517 543
S8x25 ESD
Material: Würfelverbinder: Aluminiumdruckguss 17
Würfelverbinder designLINE: lackiert (RAL 9006)
00109484
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS), Abdeckkappen 18
* Würfelverbinder stellt leitfähige Verbindung her, im Set enthaltene
Abdeckkappen sind jedoch nicht ESD-fähig. 19
20

8 10 Fmax Mmax 21

6 8 10 Fmax Mmax

Bosch Rexroth AG, 3 842 540 391 (2017-08)
