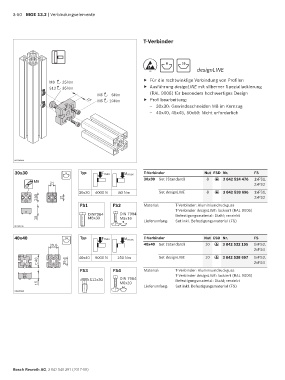

3-50 MGE 13.2 | Verbindungselemente

T-Verbinder

8 10
designLINE
ESD

M8 25Nm f Für die rechtwinklige Verbindung von Profilen
S12 35Nm f Ausführung designLINE mit silberner Speziallackierung
M5 5Nm (RAL 9006) für besonders hochwertiges Design
M6 10Nm
15 f Profilbearbeitung:
– 30x30: Gewindeschneiden M8 im Kernzug
– 40x40, 45x45, 50x50: Nicht erforderlich

00109504
30x30 8 Typ Fmax M max T-Verbinder Nut ESD Nr. FS
30x30 Set (Standard) 8 3 842 524 476 1xFS1,
M8 21 ESD 2xFS2

30x30 4000 N 80 Nm Set designLINE 8 ESD 3 842 538 696 1xFS1,
30 21 2xFS2
FS1 FS2 Material: T-Verbinder: Aluminiumdruckguss
T-Verbinder designLINE: lackiert (RAL 9006)
DIN7984 DIN 7984 Befestigungsmaterial: Stahl; verzinkt
15 M8x30 M5x16
8 Lieferumfang: Set inkl. Befestigungsmaterial (FS)
00139166
40x40 10 Typ Fmax M max T-Verbinder Nut ESD Nr. FS
29,6 40x40 Set (Standard) 10 ESD 3 842 532 195 1xFS3,
2xFS4
40x40 9000 N 150 Nm Set designLINE 10 3 842 538 697 1xFS3,
40 29,6 ESD 2xFS4

FS3 FS4 Material: T-Verbinder: Aluminiumdruckguss
T-Verbinder designLINE: lackiert (RAL 9006)
S12x30 DIN 7984 Befestigungsmaterial: Stahl; verzinkt
15 M6x20
10 Lieferumfang: Set inkl. Befestigungsmaterial (FS)
00139164

Bosch Rexroth AG, 3 842 540 391 (2017-08)
