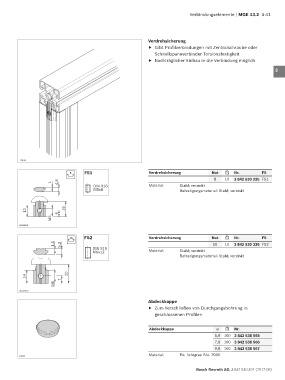

Page 141 - MGE 13.2

Verbindungselemente | MGE 13.2 3-41

Verdrehsicherung 1
f Gibt Profilverbindungen mit Zentralschraube oder
Schnellspannverbinder Torsionsfestigkeit 2
f Nachträglicher Einbau in die Verbindung möglich

3

4

5

6

7

8

9

19616
10
8 FS1 Verdrehsicherung Nut Nr. FS
8 10 3 842 530 325 FS1 11
1 4,8
DIN 916 Material: Stahl; verzinkt
M5x8 Befestigungsmaterial: Stahl; verzinkt 12

13
12 16
6
M5 14

00139161
15
10 FS2 Verdrehsicherung Nut Nr. FS
1,5 5,3 10 10 3 842 530 326 FS2 16
DIN 916 Material:
M6x12 Stahl; verzinkt
Befestigungsmaterial: Stahl; verzinkt 17

18
20
14
7
M6 19
00139162
20
Abdeckkappe
f Zum Verschließen von Durchgangsbohrung in 21
geschlossenen Profilen

Abdeckkappe ø Nr.
5,8 100 3 842 538 565
7,8 100 3 842 538 566
9,8 100 3 842 538 567
Material: PA; lichtgrau RAL 7035
19617

Bosch Rexroth AG, 3 842 540 391 (2017-08)
