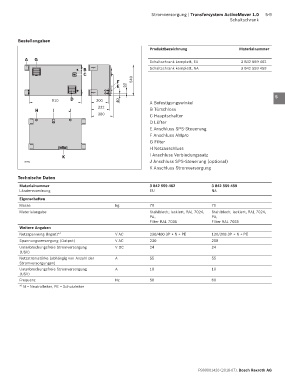

Stromversorgung | Transfersystem ActiveMover 1.0   5-9
                                                                                                 Schaltschrank




        Bestellangaben
                                                                                                                    1
                                                                Produktbezeichnung                   Material nummer
                                                                                                                    2
           A   G
                                                                Schaltschrank komplett, EU            3 842 559 462
                                    B                           Schaltschrank komplett, NA            3 842 559 459  3
                                    C
                                                  F     540                                                         4
                                                  E   50
                                                                                                                    5
                       910    D          300       40           A Befestigungswinkel
                                          322
                H      I      J                                 B Türschloss                                        6
                                          380                   C Hauptschalter
                                                                D Lüfter                                            7
                                                                E Anschluss SPS-Steuerung
                                                                F Anschluss AMpro                                   8
                                                                G Filter
                                                                H Netzanschluss                                     9
                           K                                    I Anschluss Verbindungssatz
           35401                                                J Anschluss SPS-Steuerung (optional)                10
                                                                K Anschluss Stromversorgung

        Technische Daten                                                                                            11
         Materialnummer                                         3 842 559 462            3 842 559 459
         Länderzuordnung                                        EU                       NA                         12
         Eigenschaften
         Masse                                   kg             70                       70                         13
         Materialangabe                                         Stahlblech; lackiert, RAL 7024,   Stahlblech; lackiert, RAL 7024,
                                                                PA,                      PA,                        14
                                                                Filter RAL 7035          Filter RAL 7035
         Weitere Angaben                                                                                            15
         Netzspannung (Input)* )                 V AC           230/400 3P + N + PE      120/208 3P + N + PE
         Spannungsversorgung (Output)            V AC           230                      208                        16
         Unterbrechungsfreie Stromversorgung     V DC           24                       24
         (USV)
         Netzstromstärke (abhängig von Anzahl der   A           55                       55                         17
         Stromversorgungen)
         Unterbrechungsfreie Stromversorgung     A              10                       10                         18
         (USV)
         Frequenz                                Hz             50                       60
         *  N = Neutralleiter, PE = Schutzleiter                                                                    19
          )
                                                                                                                    20

                                                                                                                    21


                                                                                                                    22

                                                                                                                    23


                                                                                                                    24



                                                                                    R999001426 (2018-07), Bosch Rexroth AG
