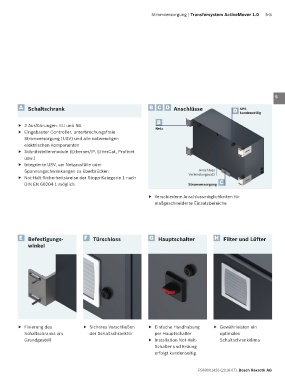

Stromversorgung | Transfersystem ActiveMover 1.0 5-5

1

2

3

4

5

A Schaltschrank B C D Anschlüsse D SPS 6
kundenseitig
B 7
f 2 Ausführungen: EU und NA Netz
f Eingebauter Controller, unterbrechungsfreie
Stromversorgung (USV) und alle notwendigen 8
elektrischen Komponenten
f Schnittstellenmodule (Ethernet/IP, EtherCat, Profinet 9
usw.)
f Integrierte USV, um Netzausfälle oder 10
Spannungschwankungen zu überbrücken Anschluss
f Not-Halt-Sicherheitskreise der Stopp-Kategorie 1 nach Verbindungssatz 11
DIN EN 60204-1 möglich Stromversorgung C
12
f Verschiedene Anschlussmöglichkeiten für
maßgeschneiderte Einsatzbereiche 13

14

15
E Befestigungs- F Türschloss G Hauptschalter H Filter und Lüfter
winkel 16

17

18

19

20

21

22
f Fixierung des f Sicheres Verschließen f Einfache Handhabung f Gewährleisten ein
Schaltschranks am der Schaltschranktür per Hauptschalter optimales
Grundgestell f Installation Not-Halt- Schaltschrankklima 23
Schalter und Erdung
erfolgt kundenseitig 24
