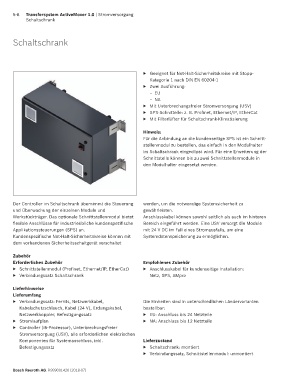

5-8   Transfersystem ActiveMover 1.0 | Stromversorgung
            Schaltschrank




      Schaltschrank






                                                             ▶   Geeignet für Not-Halt-Sicherheitskreise mit Stopp-
                                                                Kategorie 1 nach DIN EN 60204-1
                                                             ▶   Zwei Ausführung:
                                                                   – EU
                                                                   – NA
                                                             ▶   Mit Unterbrechungsfreier Stromversorgung (USV)
                                                             ▶   SPS-Schnittelle: z. B. Profinet, Ethernet/IP, EtherCat
                                                             ▶   Mit Filterlüfter für Schaltschrank-Klimatisierung


                                                             Hinweis:
                                                             Für die Anbindung an die kundenseitige SPS ist ein Schnitt-
                                                             stellenmodul zu bestellen, das einfach in den Modulhalter
                                                             im Schaltschrank eingeclipst wird. Für eine Erweiterung der
                                                             Schnittstelle können bis zu zwei Schnittstellenmodule in
                                                             den Modulhalter eingesetzt werden.








      Der Controller im Schaltschrank übernimmt die Steuerung   werden, um die notwendige Systemsicherheit zu
      und Überwachung der einzelnen Module und               gewährleisten.
      Werkstückträger. Das optionale Schnittstellenmodul bietet   Anschlusskabel können sowohl seitlich als auch im hinteren
      flexible Anschlüsse für industrieübliche kundenspezifische   Bereich eingeführt werden. Eine USV versorgt die Module
      Applikationssteuerungen (SPS) an.                      mit 24 V DC im Fall eines Stromausfalls, um eine
      Kundenspezifische Not-Halt-Sicherheitskreise können mit   Systemdatenspeicherung zu ermöglichen.
      dem vorhandenen Sicherheitsschaltgerät verschaltet


      Zubehör
      Erforderliches Zubehör                                 Empfohlenes Zubehör
      ▶   Schnittstellenmodul (Profinet, Ethernet/IP, EtherCat)  ▶   Anschlusskabel für kundenseitige Installation:
      ▶   Verbindungssatz Schaltschrank                         Netz, SPS, AMpro

      Lieferhinweise
      Lieferumfang
      ▶   Verbindungssatz: Ferrits, Netzwerkkabel,           Die Einheiten sind in unterschiedlichen Ländervarianten
         Kabelschutzschlauch, Kabel (24 V), Erdungskabel,    bestellbar:
         Netzwerkkoppler, Befestigungssatz                   ▶   EU: Anschluss bis 24 Netzteile
      ▶   Stromlaufplan                                      ▶   NA: Anschluss bis 12 Netzteile
      ▶   Controller (i5-Prozessor), Unterbrechungsfreier
         Stromversorgung (USV), alle erforderlichen elektrischen
         Komponenten für Systemanschluss, inkl.              Lieferzustand
         Befestigungssatz                                    ▶   Schaltschrank: montiert
                                                             ▶   Verbindungssatz, Schnittstellenmodul: unmontiert


      Bosch Rexroth AG, R999001426 (2018-07)
