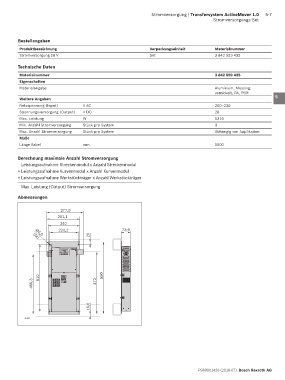

Stromversorgung | Transfersystem ActiveMover 1.0   5-7
                                                                                          Stromversorgungs-Set




        Bestellangaben
                                                                                                                    1
         Produktbezeichnung                                     Verpackungseinheit         Materialnummer
         Stromversorgung 28 V                                   Set                        3 842 559 435            2

        Technische Daten
                                                                                                                    3
         Materialnummer                                                                    3 842 559 435
         Eigenschaften                                                                                              4
         Materialangabe                                                                    Aluminium, Messing;
                                                                                           vernickelt, PA, PUR
         Weitere Angaben                                                                                            5
         Netzspannung (Input)       V AC                                                   200‒230
         Spannungsversorgung (Output)  V DC                                                28                       6
         Max. Leistung              W                                                      1316
         Min. Anzahl Stromversorgung  Stück pro System                                     3                        7
         Max. Anzahl Stromversorgung  Stück pro System                                     Abhängig von Applikation
         Maße                                                                                                       8
         Länge Kabel                mm                                                     1500
                                                                                                                    9
        Berechnung maximale Anzahl Stromversorgung
          Leistungsaufnahme Streckenmodul x Anzahl Streckenmodul                                                    10
        + Leistungsaufnahme Kurvenmodul x Anzahl Kurvenmodul
        + Leistungsaufnahme Werkstückträger x Anzahl Werkstückträger                                                11
          Max. Leistung (Output) Stromversorgung
                                                                                                                    12
        Abmessungen
                                                                                                                    13
                          277,9
                         251,1                                                                                      14
                          240
                         220,2                      73,9                                                            15
                                      20
                Ø6,6
               (4x)
                                                                                                                    16
                                                                                                                    17


                                                                                                                    18
                 510                        550
               455,3                     472                                                                        19


                                                                                                                    20
                                      16,6                                                                          21


           35402
                                                                                                                    22

                                                                                                                    23


                                                                                                                    24



                                                                                    R999001426 (2018-07), Bosch Rexroth AG
