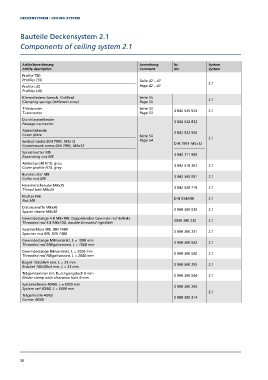

Page 26 - WDS3.0
P. 26
DECKENSYSTEM | CEILING SYSTEM
Bauteile Deckensystem 2.1
Components of ceiling system 2.1
Artikelbezeichnung Anmerkung Nr. System
Article description Comment No. System
Profile T50
Profiles T50 Seite 42 – 47
Profile L40 Page 42 – 47 2.1
Profiles L40
Klemmfedern (versch. Größen) Seite 55 2.1
Clamping springs (different sizes) Page 55
T-Verbinder Seite 53
T-connector Page 53 3 842 535 543 2.1
Durchlassverbinder 3 842 532 832
Passage connector
Abdeckblende 3 842 532 926
Cover plate Seite 54 2.1
Senkschraube DIN 7991, M5x12 Page 54 DIN 7991-M5x12
Countersunk screw DIN 7991, M5x12
Spreizmutter M5
Expanding nut M5 3 842 111 988
Abdeckprofil N10, grau 3 842 518 367 2.1
Cover profile N10, grey
Bundmutter M8 3 842 345 081 2.1
Collar nut M8
Hammerschraube M8x25
T-head bolt M8x25 3 842 528 718 2.1
Mutter M8 DIN 934/M8 2.1
Nut M8
Distanzmuffe M8x30 0 000 300 039 2.1
Spacer sleeve M8x30
Gewindestange 4.8 M8x100, Doppelenden Gewinde rechts/links
Threaded rod 4.8 M8x100, double-threaded right/left 0000 300 230 2.1
Spannschloss M8, DIN 1480 0 000 300 231 2.1
Spanner nut M8, DIN 1480
Gewindestange M8/verzinkt, L = 1000 mm 0 000 300 042 2.1
Threaded rod M8/galvanised, L = 1000 mm
Gewindestange N8/verzinkt, L = 2000 mm 0 000 300 040 2.1
Threaded rod N8/galvanised, L = 2000 mm
Bügel 100x50x4 mm, L = 23 mm 0 000 500 255 2.1
Bracket 100x50x4 mm, L = 23 mm
Trägerklammer mit Durchgangsloch 9 mm
Girder clamp with clearance hole 9 mm 0 000 300 044 2.1
Systemschiene 40/60, L = 6000 mm 0 000 300 269
System rail 40/60, L = 6000 mm
2.1
Trägerkralle 40/60 0 000 300 314
Carrier 40/60
