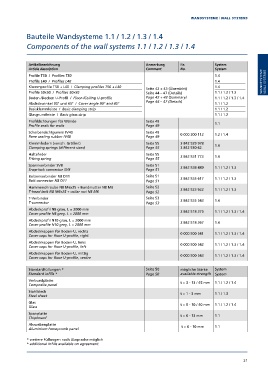

WANDSYSTEME | WALL SYSTEMS

Bauteile Wandsysteme 1.1 / 1.2 / 1.3 / 1.4

Components of the wall systems 1.1 / 1.2 / 1.3 / 1.4

Artikelbezeichnung Anmerkung Nr. System
Article description Comment No. System
Profile T50 / Profiles T50 1.4
Profile L40 / Profiles L40 1.4 WANDSYSTEME WALL SYSTEMS
Klemmprofile T50 + L40 / Clamping profiles T50 + L40 1.4
Seite 42 + 43 (Übersicht)
Profile 50x50 / Profiles 50x50 Seite 44 – 47 (Details) 1.1 / 1.2 / 1.3
Boden-/Decken U-Profil / Floor-/Ceiling U-profile Page 42 + 43 (Summary) 1.1 / 1.2 / 1.3 / 1.4
Abdeckwinkel 90° und 45° / Cover angle 90° and 45° Page 44 – 47 (Details) 1.1 / 1.2
Basisklemmleiste / Basic clamping strip 1.1 / 1.2
Glasgrundleiste / Basic glass strip 1.1 / 1.2
Profildichtungen für Wände Seite 49 1.1
Profile seals for walls Page 49
Scheibendichtgummi IV40 Seite 49 0 000 300 112 1.2 / 1.4
Pane sealing rubber IV40 Page 49
Klemmfedern (versch. Größen) Seite 55 3 842 529 978
Clamping springs (different sizes) Page 55 3 842 530 62. 1.4
Haltefeder Seite 55 3 842 531 773 1.4
Fitting spring Page 55
Spannverbinder SV8 Seite 51 3 842 538 489 1.1 / 1.2 / 1.3
Snap-lock connector SV8 Page 51
Bolzenverbinder N8 D11 Seite 51
Bolt connector N8 D11 Page 51 3 842 535 617 1.1 / 1.2 / 1.3
Hammerschraube N8 M6x25 + Bundmutter N8 M6 Seite 52 3 842 523 922 1.1 / 1.2 / 1.3
T-head bolt N8 M6x25 + collar nut N8 M6 Page 52
T-Verbinder Seite 53 3 842 535 543 1.4
T-connector Page 53
Abdeckprofil N8 grau, L = 2000 mm 3 842 518 375 1.1 / 1.2 / 1.3 / 1.4
Cover profile N8 grey, L = 2000 mm
Abdeckprofil N10 grau, L = 2000 mm 3 842 518 367 1.4
Cover profile N10 grey, L = 2000 mm
Abdeckkappen für Boden-U, rechts
Cover caps for floor U-profile, right 0 000 500 541 1.1 / 1.2 / 1.3 / 1.4
Abdeckkappen für Boden-U, links 0 000 500 542 1.1 / 1.2 / 1.3 / 1.4
Cover caps for floor U-profile, left
Abdeckkappen für Boden-U, mittig 0 000 500 543 1.1 / 1.2 / 1.3 / 1.4
Cover caps for floor U-profile, centre

Standardfüllungen * Seite 50 mögliche Stärke System
Standard infills * Page 50 available strength System
Verbundplatte t = 3 - 13 / 45 mm 1.1 / 1.2 / 1.4
Composite panel
Stahlblech t = 1 - 3 mm 1.1 / 1.3
Steel sheet
Glas t = 5 - 10 / 40 mm 1.1 / 1.2 / 1.4
Glass
Spanplatte
Chipboard t = 6 - 13 mm 1.1
Aluwabenplatte t = 6 - 10 mm 1.1
Aluminium honeycomb panel

* weitere Füllungen nach Absprache möglich
* additional infills available on agreement

21
