Page 298 - VarioFlow plus 3.0

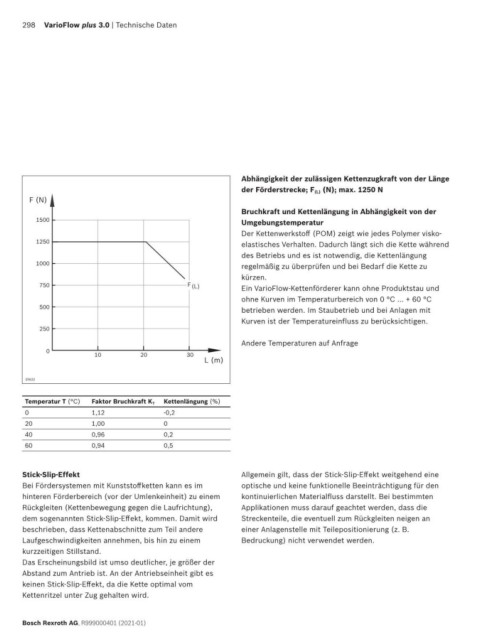

298 VarioFlow plus 3.0 | Technische Daten

Abhängigkeit der zulässigen Kettenzugkraft von der Länge
der Förderstrecke; F (L) (N); max. 1250 N
F (N)
Bruchkraft und Kettenlängung in Abhängigkeit von der
1500 Umgebungstemperatur
Der Kettenwerkstoff (POM) zeigt wie jedes Polymer visko-
1250 elastisches Verhalten. Dadurch längt sich die Kette während
des Betriebs und es ist notwendig, die Kettenlängung
1000 regelmäßig zu überprüfen und bei Bedarf die Kette zu
kürzen.
750 F (L) Ein VarioFlow-Kettenförderer kann ohne Produktstau und
ohne Kurven im Temperaturbereich von 0 °C … + 60 °C
500 betrieben werden. Im Staubetrieb und bei Anlagen mit
Kurven ist der Temperatureinfluss zu berücksichtigen.
250
Andere Temperaturen auf Anfrage
0
10 20 30
L (m)
25622

Temperatur T (°C) Faktor Bruchkraft K T Kettenlängung (%)
0 1,12 -0,2
20 1,00 0
40 0,96 0,2
60 0,94 0,5

Stick-Slip-Effekt Allgemein gilt, dass der Stick-Slip-Effekt weitgehend eine
Bei Fördersystemen mit Kunststoffketten kann es im optische und keine funktionelle Beeinträchtigung für den
hinteren Förderbereich (vor der Umlenkeinheit) zu einem kontinuierlichen Materialfluss darstellt. Bei bestimmten
Rückgleiten (Kettenbewegung gegen die Laufrichtung), Applikationen muss darauf geachtet werden, dass die
dem sogenannten Stick-Slip-Effekt, kommen. Damit wird Streckenteile, die eventuell zum Rückgleiten neigen an
beschrieben, dass Kettenabschnitte zum Teil andere einer Anlagenstelle mit Teilepositionierung (z. B.
Laufgeschwindigkeiten annehmen, bis hin zu einem Bedruckung) nicht verwendet werden.
kurzzeitigen Stillstand.
Das Erscheinungsbild ist umso deutlicher, je größer der
Abstand zum Antrieb ist. An der Antriebseinheit gibt es
keinen Stick-Slip-Effekt, da die Kette optimal vom
Kettenritzel unter Zug gehalten wird.

Bosch Rexroth AG, R999000401 (2021-01)
