Technische Daten | VarioFlow plus 3.0 295

1

2

3

4

5

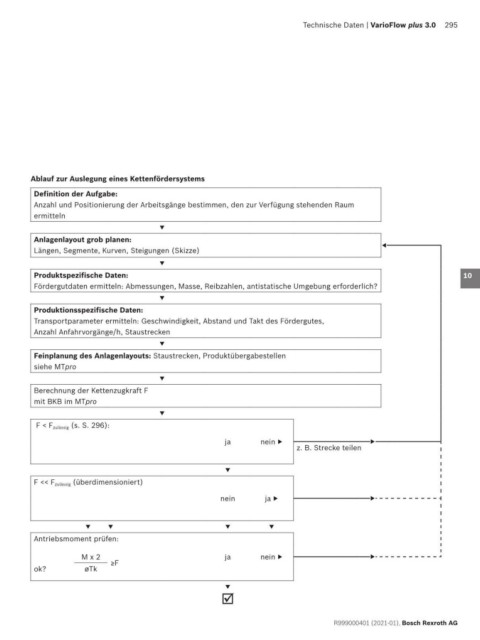

Ablauf zur Auslegung eines Kettenfördersystems
6
Definition der Aufgabe:
Anzahl und Positionierung der Arbeitsgänge bestimmen, den zur Verfügung stehenden Raum 7
ermitteln
▼ 8
Anlagenlayout grob planen:
Längen, Segmente, Kurven, Steigungen (Skizze) ▶ 9
▼
Produktspezifische Daten: 10
Fördergutdaten ermitteln: Abmessungen, Masse, Reibzahlen, antistatische Umgebung erforderlich?
▼ 11
Produktionsspezifische Daten:
Transportparameter ermitteln: Geschwindigkeit, Abstand und Takt des Fördergutes, 12
Anzahl Anfahrvorgänge/h, Staustrecken
▼ 13
Feinplanung des Anlagenlayouts: Staustrecken, Produktübergabestellen
siehe MTpro 14
▼
Berechnung der Kettenzugkraft F 15
mit BKB im MTpro
▼ 16
F < F zulässig (s. S. 296):
17
ja nein ▶ ▶
z. B. Strecke teilen
18
▼
F << F zulässig (überdimensioniert) 19

nein ja ▶ ▶ 20

▼ ▼ ▼ ▼ 21
Antriebsmoment prüfen:
22
M x 2 ≥F ja nein ▶ ▶
ok? øTk 23

▼ 24

