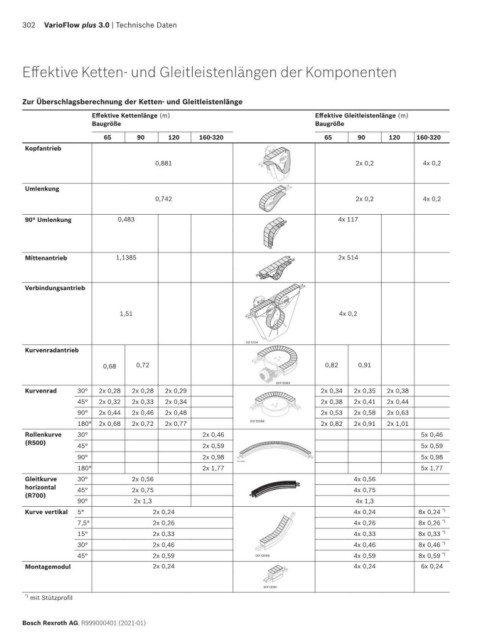

302 VarioFlow plus 3.0 | Technische Daten

Effektive Ketten- und Gleitleistenlängen der Komponenten

Zur Überschlagsberechnung der Ketten- und Gleitleistenlänge
Effektive Kettenlänge (m) Effektive Gleitleistenlänge (m)
Baugröße Baugröße
65 90 120 160-320 65 90 120 160-320
Kopfantrieb
0,881 2x 0,2 4x 0,2

Umlenkung 00111868
0,742 2x 0,2 4x 0,2

90° Umlenkung 0,483 00112057 4x 117

Mittenantrieb 1,1385 2x 514

Verbindungsantrieb

1,51 4x 0,2

00112104
Kurvenradantrieb
0,68 0,72 0,82 0,91

00112062
Kurvenrad 30° 2x 0,28 2x 0,28 2x 0,29 2x 0,34 2x 0,35 2x 0,38
45° 2x 0,32 2x 0,33 2x 0,34 2x 0,38 2x 0,41 2x 0,44
90° 2x 0,44 2x 0,46 2x 0,48 2x 0,53 2x 0,58 2x 0,63
180° 2x 0,68 2x 0,72 2x 0,77 00112058 2x 0,82 2x 0,91 2x 1,01
Rollenkurve 30° 2x 0,46 5x 0,46
(R500) 45° 2x 0,59 5x 0,59
90° 2x 0,98 5x 0,98
00112060
180° 2x 1,77 5x 1,77
Gleitkurve 30° 2x 0,56 4x 0,56
horizontal 45° 2x 0,75 4x 0,75
(R700)
90° 2x 1,3 4x 1,3
Kurve vertikal 5° 2x 0,24 24050 4x 0,24 8x 0,24 *)
7,5° 2x 0,26 4x 0,26 8x 0,26 *)
15° 2x 0,33 4x 0,33 8x 0,33 *)
30° 2x 0,46 4x 0,46 8x 0,46 *)
45° 2x 0,59 00112059 4x 0,59 8x 0,59 *)
Montagemodul 2x 0,24 4x 0,24 6x 0,24

00112061
*) mit Stützprofil
