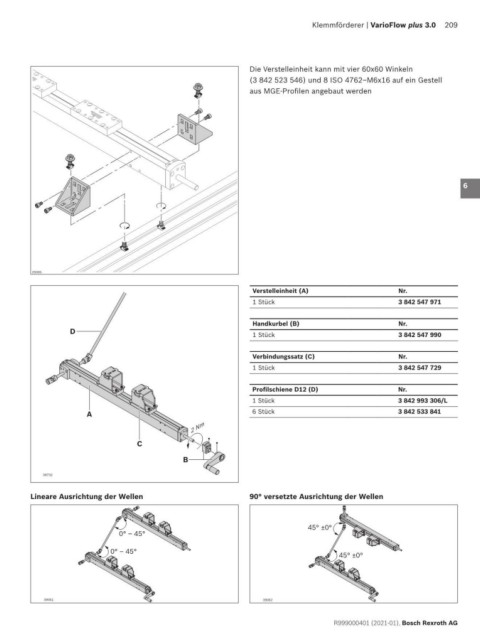

Klemmförderer | VarioFlow plus 3.0 209
Die Verstelleinheit kann mit vier 60x60 Winkeln 1
(3 842 523 546) und 8 ISO 4762–M6x16 auf ein Gestell
aus MGE-Profilen angebaut werden 2
3
4
5
6
7
8
9
10
29395
Verstelleinheit (A) Nr.
1 Stück 3 842 547 971 11
Handkurbel (B) Nr. 12
D 1 Stück 3 842 547 990
13
Verbindungssatz (C) Nr.
1 Stück 3 842 547 729 14
Profilschiene D12 (D) Nr. 15
1 Stück 3 842 993 306/L
A 6 Stück 3 842 533 841 16
2 Nm 17
C
18
B
19
38732
Lineare Ausrichtung der Wellen 90° versetzte Ausrichtung der Wellen 20
21
45° ±0°
0° – 45°
22
0° – 45°
45° ±0°
23
24
39061 39062
