Positionieren und Orientieren | TS 5 4.0 8-5
Positioniereinheit PE 5

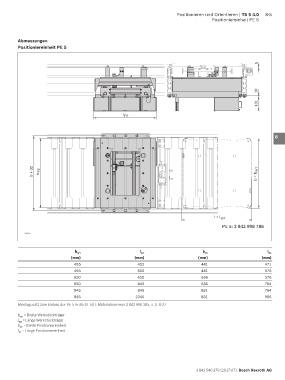

Abmessungen 1
Positioniereinheit PE 5
2
5
3
4
10
5
131
6
I PE
7
8
9
10
b + 35 b PE b = b WT 11
12
13
I = I WT 14
PE 5: 3 842 998 786
15
28125
16
b l b l
WT WT PE PE
(mm) (mm) (mm) (mm) 17
455 455 441 471
455 650 441 576 18
650 650 636 576
650 845 636 764 19
845 845 831 764
845 1040 831 966 20
Montagesatz zum Einbau der PE 5 in die ST 5/H: Materialnummer 3 842 996 185, s. S. 8-27
21
b = Breite Werkstückträger
WT
l = Länge Werkstückträger
WT
b = Breite Positioniereinheit 22
PE
l = Länge Positioniereinheit
PE
23
24
