8-2 TS 5 4.0 | Positionieren und Orientieren

Aufbau

Zur Bearbeitung und Einhaltung von Fertigungstoleranzen
müssen Werkstückträger angehalten und in der
Bearbeitungsstation positioniert werden.

Dabei kann der Werkstückträger bis ±0,3 mm genau
positioniert werden, vertikale Prozesskräfte bis 4000 N
können aufgenommen werden.

Einsatzzwecke:
▶ Zur genauen Positionierung und um den
Werkstückträger vom Fördermedium abzuheben:
PE 5, s. S. 8-3
▶ Für einen Handarbeitsplatz, bei geringen Anforderungen
an die Positionier genauigkeit und wenn keine Kräfte auf
den Werkstückträger einwirken, kann ein Vereinzeler
VE 5, s. S. 9-3, ausreichen

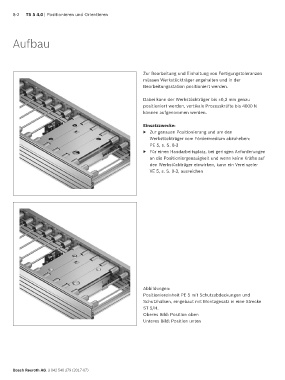

Abbildungen:
Positioniereinheit PE 5 mit Schutzabdeckungen und
Schutzhülsen, eingebaut mit Montagesatz in eine Strecke
ST 5/H.
Oberes Bild: Position oben
Unteres Bild: Position unten
