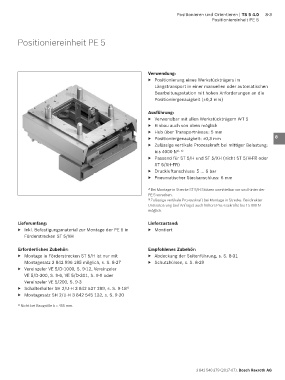

Positionieren und Orientieren | TS 5 4.0 8-3
Positioniereinheit PE 5

Positioniereinheit PE 5 1

2

3
Verwendung:
▶ Positionierung eines Werkstückträgers im 4
Längstransport in einer manuellen oder automatischen
Bearbeitungsstation mit hohen Anforderungen an die
Positioniergenauigkeit (±0,3 mm) 5

Ausführung: 6
▶ Verwendbar mit allen Werkstückträgern WT 5
▶ Einbau auch von oben möglich 7
▶ Hub über Transportniveau: 5 mm
▶ Positioniergenauigkeit: ±0,3 mm 8
▶ Zulässige vertikale Prozesskraft bei mittiger Belastung:
bis 4000 N 2), 3) 9
▶ Passend für ST 5/H und ST 5/XH (nicht ST 5/H-FR oder
ST 5/XH-FR) 10
▶ Druckluftanschluss: 5 … 6 bar
▶ Pneumatischer Steckanschluss: 6 mm 11

2) Bei Montage in Strecke ST 5/H Stützen unmittelbar vor und hinter der 12
PE 5 vorsehen.
3) Zulässige vertikale Prozesskraft bei Montage in Strecke. Bei direkter
Unterstützung (auf Anfrage) auch höhere Prozesskräfte bis 15 000 N 13
möglich.
14
Lieferumfang: Lieferzustand:
▶ Inkl. Befestigungsmaterial zur Montage der PE 5 in ▶ Montiert 15
Förderstrecken ST 5/XH
16
Erforderliches Zubehör: Empfohlenes Zubehör:
▶ Montage in Förderstrecken ST 5/H ist nur mit ▶ Abdeckung der Seitenführung, s. S. 8-31 17
Montagesatz 3 842 996 185 möglich, s. S. 8-27 ▶ Schutzhülsen, s. S. 8-29
▶ Vereinzeler VE 5/D-1000, S. 9-12, Vereinzeler 18
VE 5/D-300, S. 9-6, VE 5/D-301, S. 9-9 oder
Vereinzeler VE 5/200, S. 9-3 19
▶ Schalterhalter SH 2/U-H 3 842 537 289, s. S. 9-18 1)
▶ Montagesatz SH 2/U-H 3 842 545 132, s. S. 9-20 20

1) Nicht bei Baugröße b = 455 mm.
21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
