P. 711

Zubehör | TS 2plus 8.0    9-11
                                                                                               Hydraulikblöcke

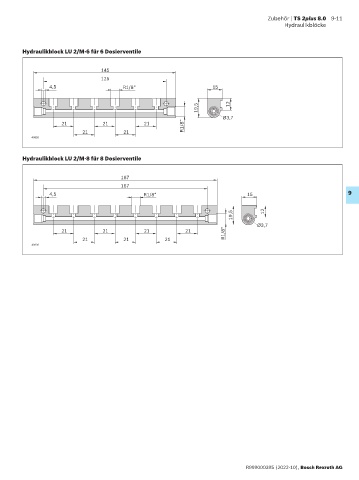

        Hydraulikblock LU 2/M-6 für 6 Dosierventile


                                   145
                                   125
                 4,5                      R1/8“                         15


                                                                   19,5      12

                                                                           Ø3,7
                     21            21            21           R1/8“
                            21            21
            40835


        Hydraulikblock LU 2/M-8 für 8 Dosierventile


                                         187
                                         167
                 4,5                             R1/8“                             15                               9


                                                                              19,5       12
                                                                                      Ø3,7
                     21            21            21           21            R1/8“
                            21            21            21
            40836












































                                                                                   R999000395 (2022-10), Bosch Rexroth AG
