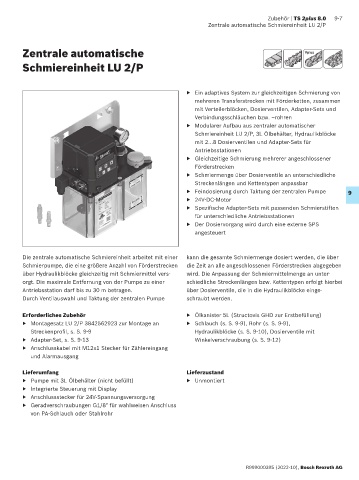

Zubehör | TS 2plus 8.0 9-7
Zentrale automatische Schmiereinheit LU 2/P
Zentrale automatische Vplus
Schmiereinheit LU 2/P
▶ Ein adaptives System zur gleichzeitigen Schmierung von
mehreren Transferstrecken mit Förderketten, zusammen
mit Verteilerblöcken, Dosierventilen, Adapter-Sets und
Verbindungsschläuchen bzw. –rohren
▶ Modularer Aufbau aus zentraler automatischer
Schmiereinheit LU 2/P, 3L Ölbehälter, Hydraulikblöcke
mit 2...8 Dosierventilen und Adapter-Sets für
Antriebsstationen
▶ Gleichzeitige Schmierung mehrerer angeschlossener
Förderstrecken
▶ Schmiermenge über Dosierventile an unterschiedliche
Streckenlängen und Kettentypen anpassbar
▶ Feindosierung durch Taktung der zentralen Pumpe 9
▶ 24V-DC-Motor
▶ Spezifische Adapter-Sets mit passenden Schmierstiften
für unterschiedliche Antriebsstationen
▶ Der Dosiervorgang wird durch eine externe SPS
angesteuert
Die zentrale automatische Schmiereinheit arbeitet mit einer kann die gesamte Schmiermenge dosiert werden, die über
Schmierpumpe, die eine größere Anzahl von Förderstrecken die Zeit an alle angeschlossenen Förderstrecken abgegeben
über Hydraulikblöcke gleichzeitig mit Schmiermittel vers- wird. Die Anpassung der Schmiermittelmenge an unter-
orgt. Die maximale Entfernung von der Pumpe zu einer schiedliche Streckenlängen bzw. Kettentypen erfolgt hierbei
Antriebsstation darf bis zu 30 m betragen. über Dosierventile, die in die Hydraulikblöcke einge-
Durch Ventilauswahl und Taktung der zentralen Pumpe schraubt werden.
Erforderliches Zubehör ▶ Ölkanister 5L (Structovis GHD zur Erstbefüllung)
▶ Montagesatz LU 2/P 3842562923 zur Montage an ▶ Schlauch (s. S. 9-9), Rohr (s. S. 9-9),
Streckenprofil, s. S. 9-9 Hydraulikblöcke (s. S. 9-10), Dosierventile mit
▶ Adapter-Set, s. S. 9-13 Winkelverschraubung (s. S. 9-12)
▶ Anschlusskabel mit M12x1 Stecker für Zählereingang
und Alarmausgang
Lieferumfang Lieferzustand
▶ Pumpe mit 3L Ölbehälter (nicht befüllt) ▶ Unmontiert
▶ Integrierte Steuerung mit Display
▶ Anschlussstecker für 24V-Spannungsversorgung
▶ Geradverschraubungen G1/8" für wahlweisen Anschluss
von PA-Schlauch oder Stahlrohr
R999000395 (2022-10), Bosch Rexroth AG
