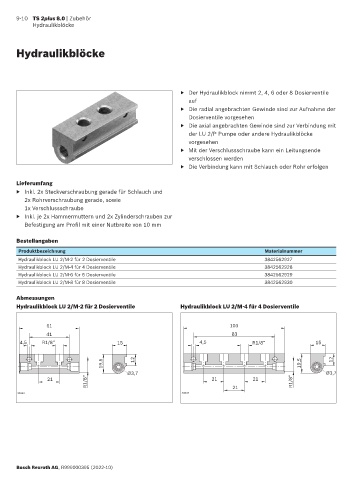

9-10 TS 2plus 8.0 | Zubehör
Hydraulikblöcke

Hydraulikblöcke

▶ Der Hydraulikblock nimmt 2, 4, 6 oder 8 Dosierventile
auf
▶ Die radial angebrachten Gewinde sind zur Aufnahme der
Dosierventile vorgesehen
▶ Die axial angebrachten Gewinde sind zur Verbindung mit
der LU 2/P Pumpe oder andere Hydraulikblöcke
vorgesehen
▶ Mit der Verschlussschraube kann ein Leitungsende
verschlossen werden
▶ Die Verbindung kann mit Schlauch oder Rohr erfolgen

Lieferumfang
▶ Inkl. 2x Steckverschraubung gerade für Schlauch und
2x Rohrverschraubung gerade, sowie
1x Verschlussschraube
▶ Inkl. je 2x Hammermuttern und 2x Zylinderschrauben zur
Befestigung am Profil mit einer Nutbreite von 10 mm

Bestellangaben
Produktbezeichnung Materialnummer
Hydraulikblock LU 2/M-2 für 2 Dosierventile 3842562927
Hydraulikblock LU 2/M-4 für 4 Dosierventile 3842562928
Hydraulikblock LU 2/M-6 für 6 Dosierventile 3842562929
Hydraulikblock LU 2/M-8 für 8 Dosierventile 3842562930

Abmessungen
Hydraulikblock LU 2/M-2 für 2 Dosierventile Hydraulikblock LU 2/M-4 für 4 Dosierventile

61 103
41 83
4,5 R1/8“ 15 4,5 R1/8“ 15

19,5 12 19,5 12
Ø3,7 Ø3,7
R1/8“ R1/8“
21 21 21
40833 40834 21

Bosch Rexroth AG, R999000395 (2022-10)
