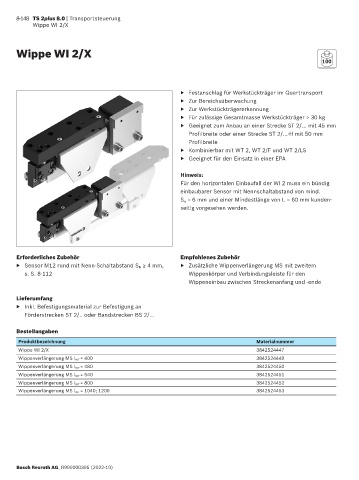

Page 694 - TS2plus_8
P. 694
8-148 TS 2plus 8.0 | Transportsteuerung
Wippe WI 2/X
Wippe WI 2/X
100
▶ Festanschlag für Werkstückträger im Quertransport
▶ Zur Bereichsüberwachung
▶ Zur Werkstückträgererkennung
▶ Für zulässige Gesamtmasse Werkstückträger > 30 kg
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2, WT 2/F und WT 2/LS
▶ Geeignet für den Einsatz in einer EPA
Hinweis:
Für den horizontalen Einbaufall der WI 2 muss ein bündig
einbaubarer Sensor mit Nennschaltabstand von mind.
S n = 6 mm und einer Mindestlänge von L = 60 mm kunden-
seitig vorgesehen werden.
Erforderliches Zubehör Empfohlenes Zubehör
▶ Sensor M12 rund mit Nenn-Schaltabstand S N ≥ 4 mm, ▶ Zusätzliche Wippenverlängerung MS mit zweitem
s. S. 8-112 Wippenkörper und Verbindungsleiste für den
Wippeneinbau zwischen Streckenanfang und -ende
Lieferumfang
▶ Inkl. Befestigungsmaterial zur Befestigung an
Förderstrecken ST 2/.. oder Bandstrecken BS 2/...
Bestellangaben
Produktbezeichnung Materialnummer
Wippe WI 2/X 3842524447
Wippenverlängerung MS l WT = 400 3842524449
Wippenverlängerung MS l WT = 480 3842524450
Wippenverlängerung MS l WT = 640 3842524451
Wippenverlängerung MS l WT = 800 3842524452
Wippenverlängerung MS l WT = 1040; 1200 3842524453
Bosch Rexroth AG, R999000395 (2022-10)
