Transportsteuerung | TS 2plus 8.0 8-147

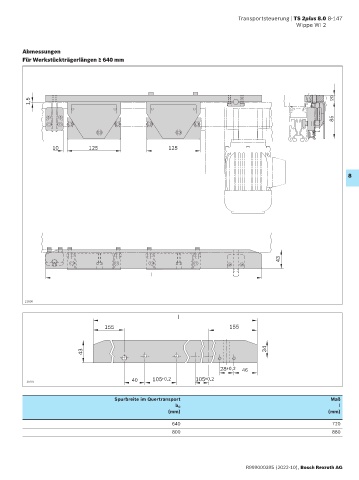

Wippe WI 2
Abmessungen
Für Werkstückträgerlängen ≥ 640 mm
1,5 20
85
10 125 125
8
43
l
21600
21600
l
155 155
43 34
28 +0,2 46
40 105 +0,2 105 +0,2
21601
21601
Spurbreite im Quertransport Maß
l
b Q
(mm) (mm)
640 720
800 880
