8-146 TS 2plus 8.0 | Transportsteuerung

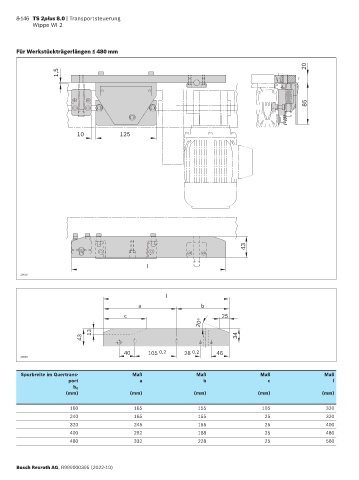

Wippe WI 2
Für Werkstückträgerlängen ≤ 480 mm
20
1,5
85
10 125
43
l
20619
20619
l
a b
c 25
13
43 34
40 105 0,2 28 0,2 46
20620
20620
Spurbreite im Quertrans- Maß Maß Maß Maß
port a b c l
b Q
(mm) (mm) (mm) (mm) (mm)
160 165 155 105 320
240 165 155 25 320
320 245 155 25 400
400 292 188 25 480
480 332 228 25 560
