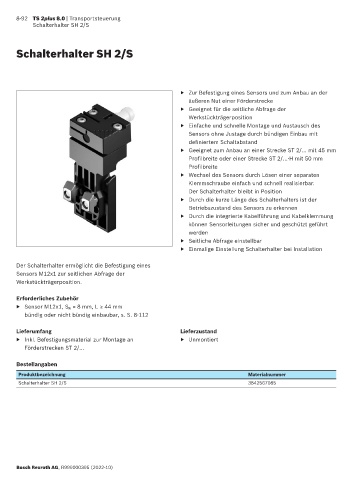

Page 638 - TS2plus_8

8-92 TS 2plus 8.0 | Transportsteuerung
Schalterhalter SH 2/S

Schalterhalter SH 2/S

▶ Zur Befestigung eines Sensors und zum Anbau an der
äußeren Nut einer Förderstrecke
▶ Geeignet für die seitliche Abfrage der
Werkstückträgerposition
▶ Einfache und schnelle Montage und Austausch des
Sensors ohne Justage durch bündigen Einbau mit
definiertem Schaltabstand
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Wechsel des Sensors durch Lösen einer separaten
Klemmschraube einfach und schnell realisierbar.
Der Schalterhalter bleibt in Position
▶ Durch die kurze Länge des Schalterhalters ist der
Betriebszustand des Sensors zu erkennen
▶ Durch die integrierte Kabelführung und Kabelklemmung
können Sensorleitungen sicher und geschützt geführt
werden
▶ Seitliche Abfrage einstellbar
▶ Einmalige Einstellung Schalterhalter bei Installation

Der Schalterhalter ermöglicht die Befestigung eines
Sensors M12x1 zur seitlichen Abfrage der
Werkstückträgerposition.

Erforderliches Zubehör
▶ Sensor M12x1, S N = 8 mm, L ≥ 44 mm
bündig oder nicht bündig einbaubar, s. S. 8-112

Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial zur Montage an ▶ Unmontiert
Förderstrecken ST 2/...

Bestellangaben

Produktbezeichnung Materialnummer
Schalterhalter SH 2/S 3842567085

Bosch Rexroth AG, R999000395 (2022-10)
