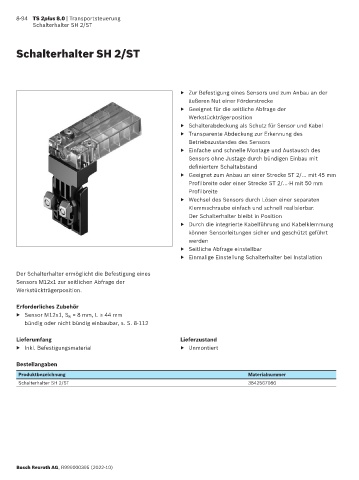

8-94 TS 2plus 8.0 | Transportsteuerung
Schalterhalter SH 2/ST

Schalterhalter SH 2/ST

▶ Zur Befestigung eines Sensors und zum Anbau an der
äußeren Nut einer Förderstrecke
▶ Geeignet für die seitliche Abfrage der
Werkstückträgerposition
▶ Schalterabdeckung als Schutz für Sensor und Kabel
▶ Transparente Abdeckung zur Erkennung des
Betriebszustandes des Sensors
▶ Einfache und schnelle Montage und Austausch des
Sensors ohne Justage durch bündigen Einbau mit
definiertem Schaltabstand
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Wechsel des Sensors durch Lösen einer separaten
Klemmschraube einfach und schnell realisierbar.
Der Schalterhalter bleibt in Position
▶ Durch die integrierte Kabelführung und Kabelklemmung
können Sensorleitungen sicher und geschützt geführt
werden
▶ Seitliche Abfrage einstellbar
▶ Einmalige Einstellung Schalterhalter bei Installation

Der Schalterhalter ermöglicht die Befestigung eines
Sensors M12x1 zur seitlichen Abfrage der
Werkstückträgerposition.

Erforderliches Zubehör
▶ Sensor M12x1, S N = 8 mm, L ≥ 44 mm
bündig oder nicht bündig einbaubar, s. S. 8-112

Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Unmontiert

Bestellangaben

Produktbezeichnung Materialnummer
Schalterhalter SH 2/ST 3842567086
